RTA - Renault Laguna: Soufflet côté roue

La réparation partielle d'une transmission est possible

La réparation partielle d'une transmission est possible côté roue :

  • remplacement du joint,
  • remplacement du soufflet.

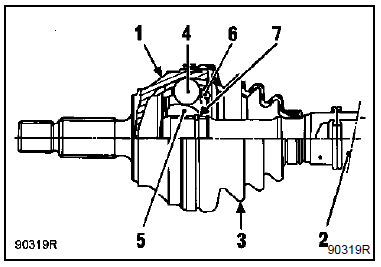

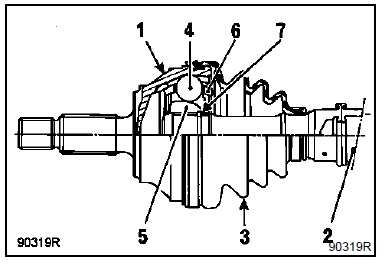

JOINT COTE ROUE A SIX BILLES

  1. Bol fusée
  2. Arbre de transmission
  3. Soufflet
  4. Billes
  5. Moyeu à bille
  6. Cage à bille
  7. Anneau d'arrêt

DEMONTAGE

DEMONTAGE

Couper les colliers et le soufflet sur toute sa longueur.

Enlever le maximum de graisse.

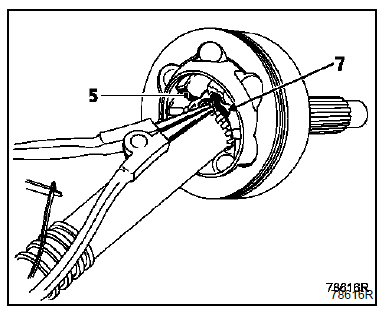

Ecarter l'anneau d'arrêt (7) et, simultanément, appliquer quelques coups de maillet sur la face frontale du moyeu à bille (5).

Séparer ainsi le joint de l'arbre.

REMONTAGE

REMONTAGE

Engager sur l'arbre :

  • le petit collier,
  • le soufflet (3).

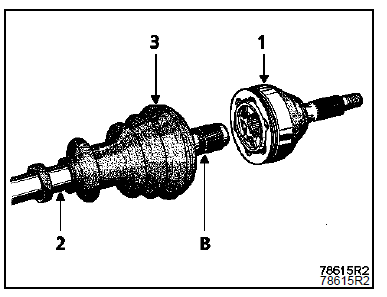

Emmancher le joint à billes (1) muni de son anneau d'arrêt (neuf) sur les cannelures de l'arbre jusqu'en butée du segment de la gorge (B) de l'arbre.

Répartir la dose de graisse dans le soufflet et dans le

Répartir la dose de graisse dans le soufflet et dans le bol fusée.

Positionner les lèvres du soufflet dans les gorges du bol (1) et de l'arbre de transmission (2).

Mettre en place le grand collier.

Mettre en place le grand collier.

SERTISSAGE COLLIERS

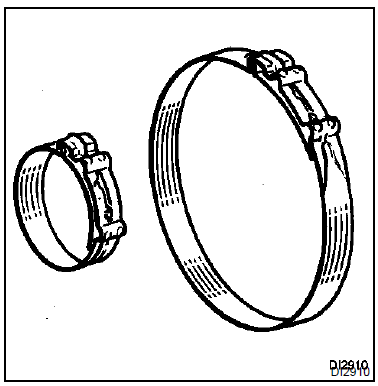

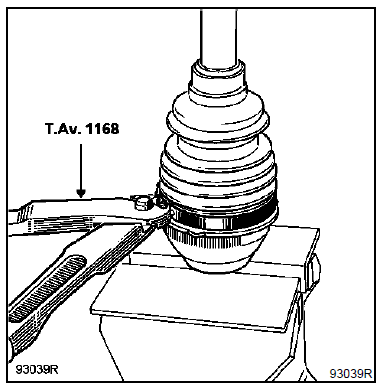

Colliers clic CAILLAU

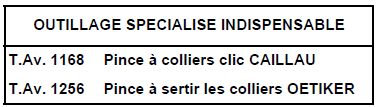

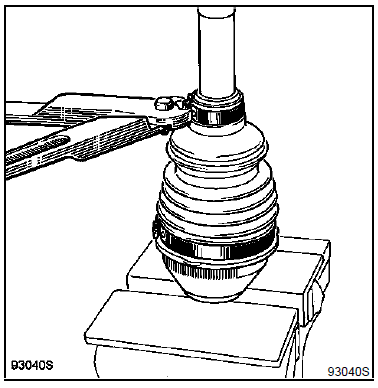

Utiliser la pince T.Av. 1168.

Utiliser la pince T.Av. 1168.

NOTA : les colliers clic CAILLAU ne sont pas

NOTA : les colliers clic CAILLAU ne sont pas réutilisables.

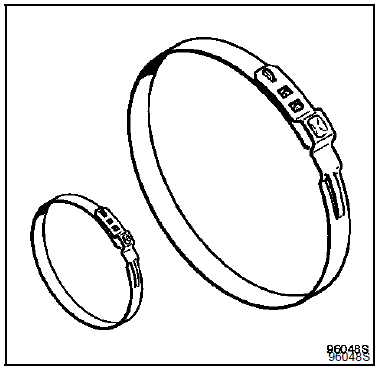

COLLIER OETIKER

Utiliser la pince T.Av. 1256.

Utiliser la pince T.Av. 1256.

POSITION 1 - Présertissage et positionnement du collier

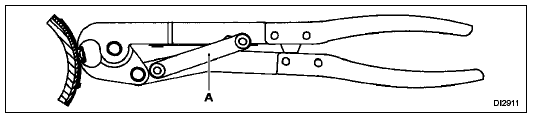

Placer la biellette (A) dans le cran inférieur et fermer la pince en butée.

Placer la biellette (A) dans le cran inférieur et fermer la pince en butée. Le collier préserti glisse sur le soufflet et peut être positionné.

POSITION 2 - Sertissage

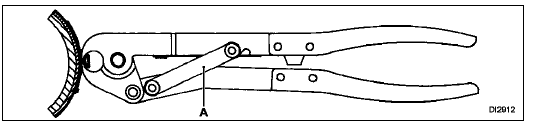

Placer la biellette (A) dans le cran supérieur et fermer la pince en butée.

Placer la biellette (A) dans le cran supérieur et fermer la pince en butée.

96048S
