RTA - Renault Laguna: Plaquettes de frein
DEPOSE

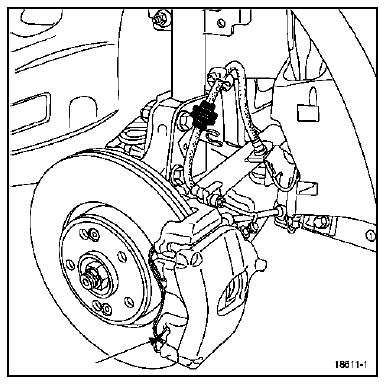

Déposer :
- le ressort de la face avant de l'étrier,

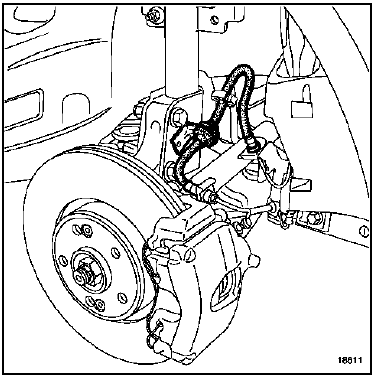

- le flexible de frein de l'amortisseur,
- les deux bouchons situés au bout des colonnettes,
- les deux vis des colonnettes.
Suspendre l'étrier et déposer les plaquettes.
REPOSE
ATTENTION : à bien fixer le flexible de frein et le câblage du capteur ABS si ceux-ci ont été dégrafés.
Vérifier l'état des éléments de freinage.
Repousser le piston à l'aide de l'outil Fre. 823 jusqu'à ce qu'il soit au fond de son alésage.
Mettre en place les garnitures neuves en commençant par l'intérieur.

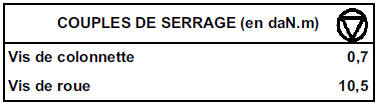

Reposer :
- les vis de colonnette en commençant par la vis du bas,
- le ressort de la face avant de l'étrier en commençant par le bas.
Remonter l'étrier en procédant en sens inverse de la dépose.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
