RTA - Renault Laguna: Bras inférieur

ATTENTION : la dépose des vis de berceau et des

ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Déposer :

  • la protection sous moteur,
  • les fixations inférieures de pare-chocs,
  • les roues.

Mettre en place un bloc volant.

Déposer :

  • les pare-boue avant,
  • les deux tirants gauche,
  • le tirant droit,
  • les vis de patte de fixation du tuyau de frein et du capteur ABS,

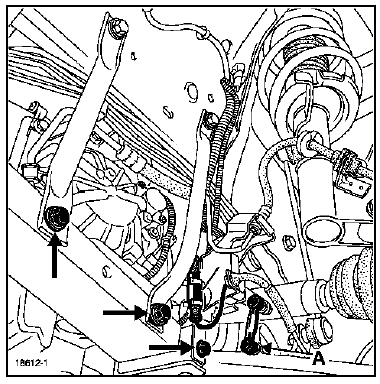

  • la biellette du capteur de position de la lampe au XENON si véhicule équipé en (A),

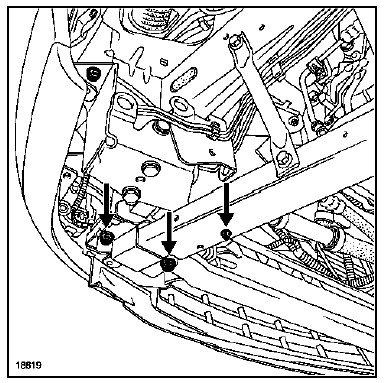

les deux longerons aluminium,

les deux longerons aluminium,

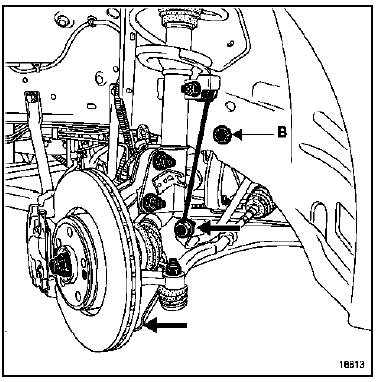

  • l'écrou de biellette de renvoi de barre stabilisatrice,
  • l'écrou de rotule inférieure.

Desserrer les deux vis de tirant de fixation du berceau sur caisse en (B).

Déposer :

Déposer :

  • la vis de chape de direction,
  • les vis de biellette de reprise de couple,

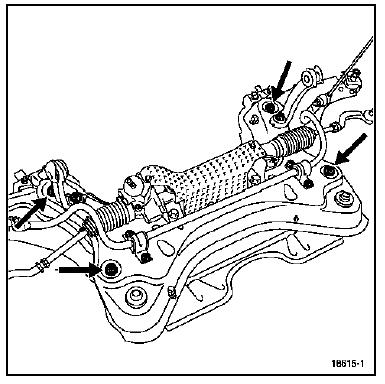

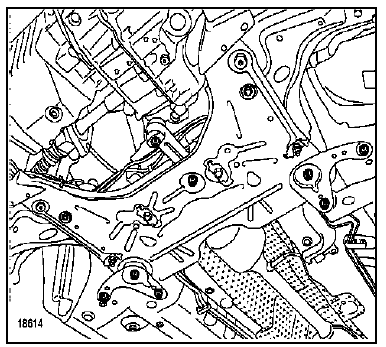

  • les vis de tirant acoustique ainsi que les vis de fixation arrière de berceau.

Basculer le berceau vers l'avant et déposer les deux

Basculer le berceau vers l'avant et déposer les deux vis de fixation du bras inférieur.

REPOSE

REPOSE

Remplacer les vis :

  • de bras,
  • de berceau,
  • de chape de crémaillère.

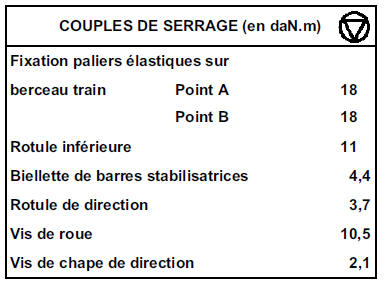

Serrer au couple en procédant en sens inverse de la dépose.

ATTENTION : la mise en place de la vis de chape de crémaillère nécessite un calage de la colonne de direction (voir chapitre de direction).

NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
