RTA - Renault Laguna: Renfort de support de feux
Le remplacement de cette pièce est une opération complémentaire au remplacement du support de feu pour une collision latérale arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

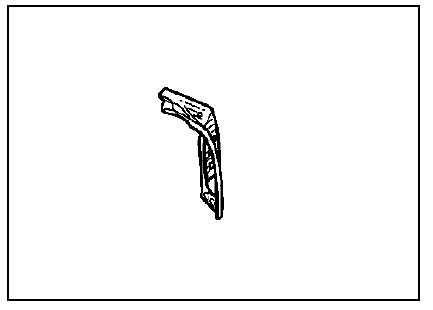

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

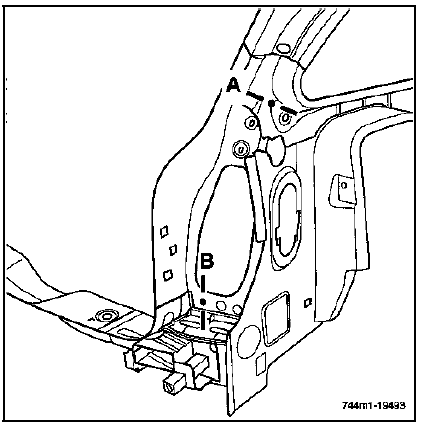

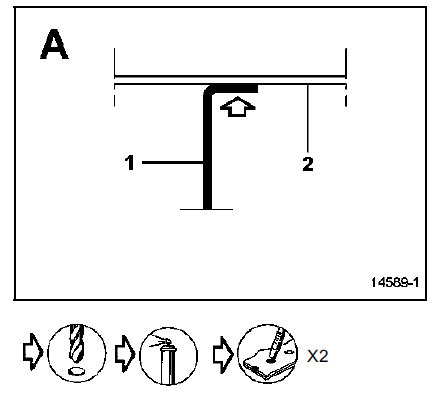

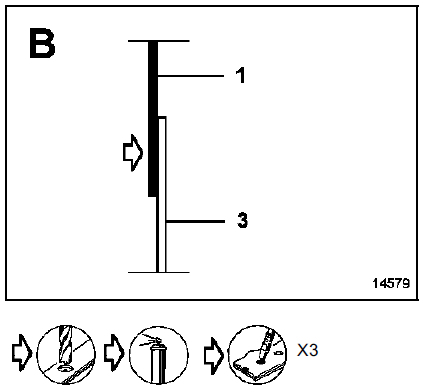

PIECES CONCERNEES (épaisseur en mm) :
- Renfort de support de feu - 0,8
- Doublure de custode - 0,7
- Renfort inférieur de pied extrême arrière - 1,2
