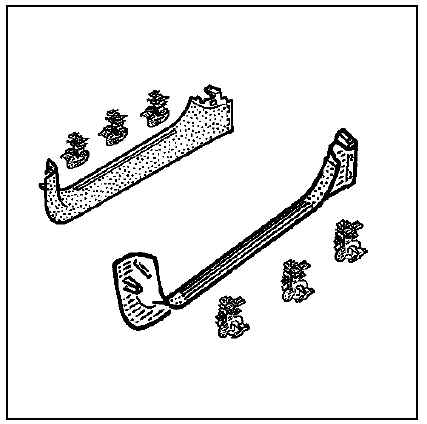

RTA - Renault Laguna: Garniture de bas de marche avant
DEPOSE
Aprés avoir déposé :
- la garniture inférieure de pied milieu,
- la garniture de bas de marche arrière partiellement,
reculer le siège avant au maximum.

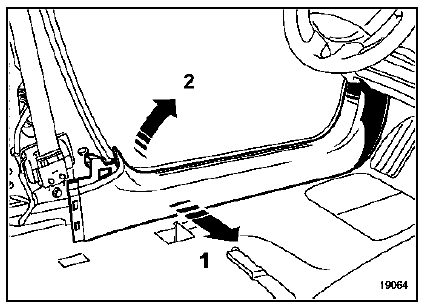

Déclipser la garniture sur toute sa longueur (1).
Dégager la garniture en (2).
