DEPOSE

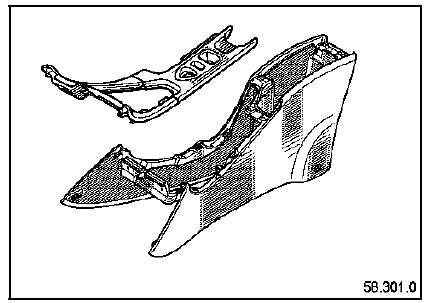

Déclipser :
- les soufflets de garniture de levier de vitesse et de frein de parking,

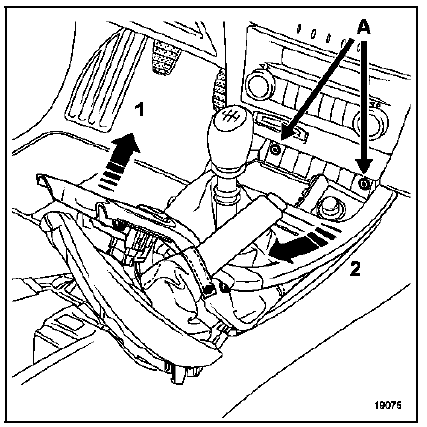

- la façade supérieure de console (1) et (2) (outil Car.
1597 protégé par du ruban de masquage en son extrémité).
Déposer les deux vis de fixation (A) (étoile T20).

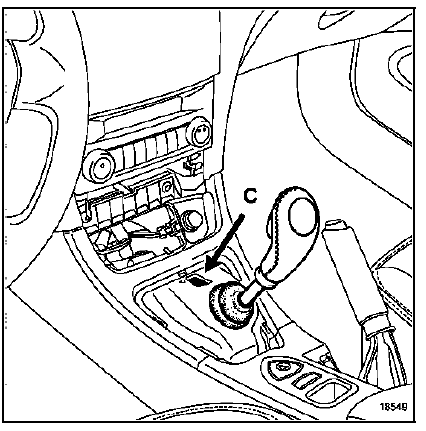

NOTA : il est possible de manoeuvrer le levier de vitesse automatique en appuyant sur le bouton (C).
Avancer les sièges avant au maximum.

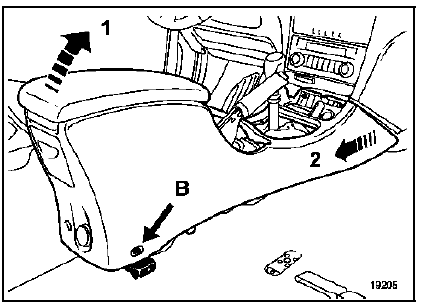

Déposer les deux vis de fixation (B) (étoile T20).
Dégager la console centrale (1) puis (2).
Planche de bord
IMPORTANT : toutes les interventions sur les
systèmes airbags et prétensionneurs doivent être
effectuées par du personnel qualifié ayant reçu
une formation. ...
