RTA - Renault Laguna: Généralités

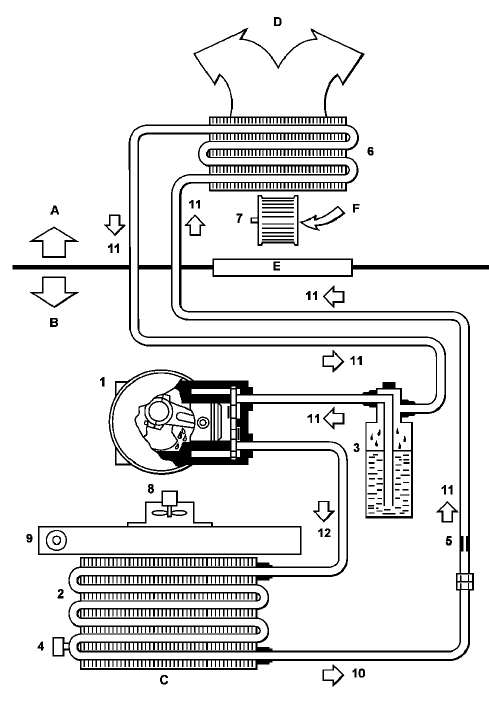

  1. Habitacle
  2. Compartiment moteur
  3. Air extérieur
  4. Vers boîtier de mixage d'air
  5. Tablier d'auvent
  6. Air extérieur ou recyclé
  1. Compresseur
  2. Condenseur
  3. Bouteille déshydratante
  4. Pressostat trifonction
  5. Détenteur
  6. Evaporateur
  7. Motoventilateur de climatisation
  8. Motoventilateur de refroidissement
  9. Radiateur moteur
  10. Liquide haute pression
  11. Vapeur basse pression
  12. Vapeur haute pression

INFORMATION SUR LE FLUIDE

Une étiquette implantée dans le compartiment moteur indique les caractéristiques du fluide réfrigérant.

Le fascicule "Air conditionné - nouveau réfrigérant R134a" apporte une information plus précise sur ce fluide.

La recommandation la plus importante concerne l'utilisation exclusive de l'huile PLANETELF PAG 488 pour le compresseur et le montage des tuyauteries du circuit.

Cette dernière est conditionnée en bidon de 250 ml et distribuée par le Magasin Pièces de Rechange sous la référence 77 11 172 668.

EXEMPLE :

UTILISATION D'UNE STATION DE CHARGE (ROBINAIR R 134 a) :

Les véhicules "Laguna" présentent la particularité de posséder un seul raccord sur l'ensemble du circuit de climatisation.

Pour les manipulations de récupération, de tirage au vide et de rechargement du gaz R 134a, il est nécessaire d'inverser les tuyaux de la station de charge "Robinair R 134a".

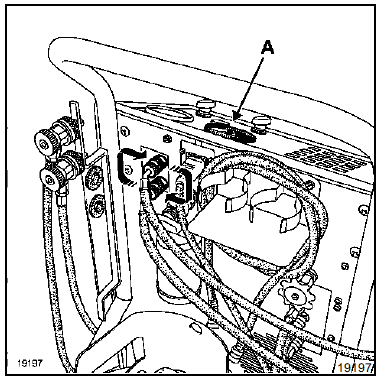

Sur la station de charge :

Sur la station de charge :

  • brancher le tuyau de basse pression sur le raccord de haute pression,
  • brancher le tuyau de haute pression sur le raccord de basse pression,
  • lire les indications sur le cadran (A) de basse pression.

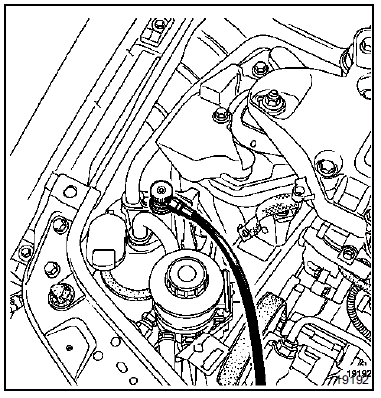

Sur véhicule :

Sur véhicule :

  • brancher le raccord de grand diamètre (tuyau haute pression) sur le raccord du circuit de climatisation du véhicule,
  • ouvrir seulement la vanne correspondante au raccord branché sur le véhicule,
  • lire les indications sur le manomètre (A) du tableau de commande de l'appareil.

Pour toute autre station de charge, suivez les indications du mode d'emploi et renseignez-vous auprès du fournisseur de celle-ci.

    Conditionnement d'air
    ...

    Ingrédients
    MOTEURS K4M /F4P /F9Q Compresseur : DELPHI HARRISON V5 Huile pour compresseur DELPHI HARRISSON : PLANETELF PAG 488 : 220 cm3 + - 15 Fluide réfrigérant : R 134a : 65 ...
