RTA - Renault Laguna: Feux de brouillard
DEPOSE
Déposer :
- la calandre,
- la protection inférieure du moteur,
- le pare-chocs avant,

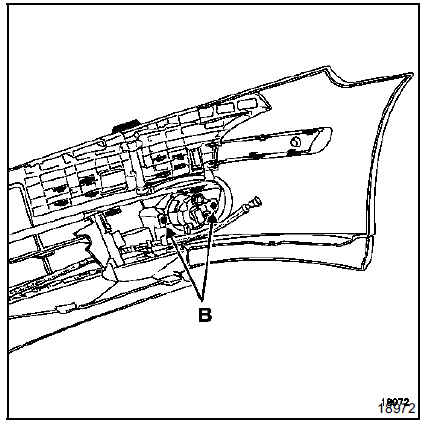

Dévisser les vis de fixation (B).
NOTA : la dépose de l'antibrouillard avant gauche ne nécessite pas la dépose du pare-chocs avant.
REPOSE

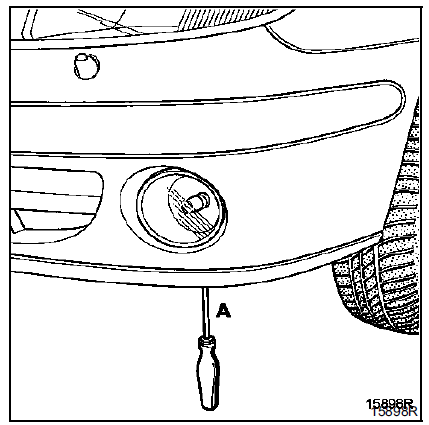

Pas de particularité, néanmoins ne pas oublier de procéder au réglage des deux feux de brouillard en agissant sur la vis (A).
Réglage en site
DEPOSE/REPOSE DU BOITIER DE COMMANDE (2)
Ouvrir la trappe à fusibles afin de passer la main pour
appuyer sur les ergots (1).
Déclipser le support du boîtier de commande.
...
Projecteurs à lampes au Xénon
PRÉSENTATION
actionneur
capteur/calculateur
capteur arrière
GENERALITES
Selon la norme Européenne, ces véhicules seront
obligatoirement équipé ...
