RTA - Renault Laguna: Réglage en site

DEPOSE/REPOSE DU BOITIER DE COMMANDE (2)

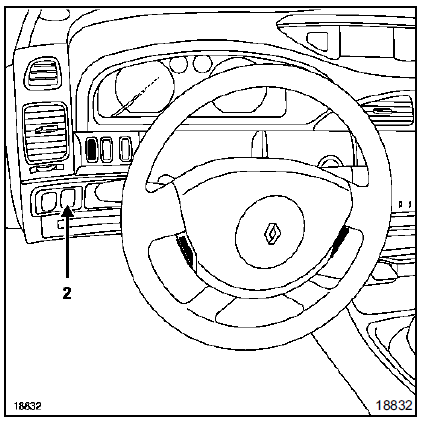

Ouvrir la trappe à fusibles afin de passer la main pour

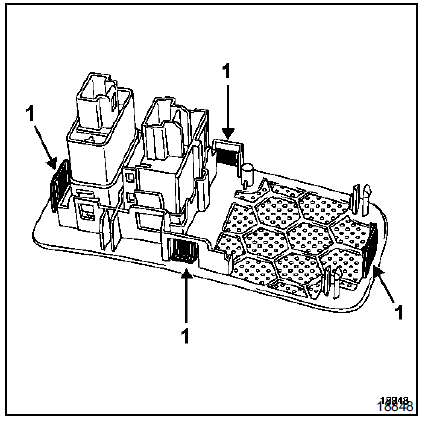

Ouvrir la trappe à fusibles afin de passer la main pour appuyer sur les ergots (1).

Déclipser le support du boîtier de commande.

Débrancher le connecteur, puis désolidariser la

Débrancher le connecteur, puis désolidariser la commande de la platine support.

DEPOSE DE L'ACTIONNEUR

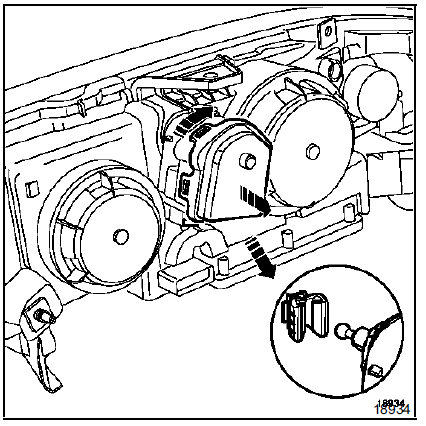

Débrancher le connecteur de l'actionneur du réglage en site et du projecteur.

Serrer la vis de réglage (six tours maximum).

Tourner l'actionneur d'un huitième de tour vers

Tourner l'actionneur d'un huitième de tour vers l'extérieur pour le dégager du bloc optique.

Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur.

NOTA : la dépose de l'actionneur ne nécessite pas la dépose du projecteur.

REMARQUE : pour le remplacement des lampes des projecteurs au Xénon, consulter le chapitre "projecteurs au Xénon".

REPOSE

Lors du montage d'une pièce neuve, serrer la vis de réglage de l'actionneur de six tours environ.

Maintenir la parabole vers l'arrière du bloc optique en tirant sur le culot de la lampe.

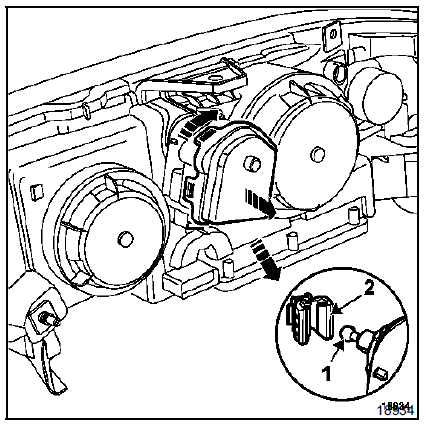

Encliqueter la rotule (1) dans l'agrafe (2) du projecteur.

Positionner l'actionneur sur le bloc optique.

Tourner l'actionneur d'un huitième de tour vers l'intérieur pour l'engager dans le bloc optique.

Rebrancher le connecteur et positionner les caches étanches.

Desserrer la vis de réglage (six tours).

Desserrer la vis de réglage (six tours).

Procéder au réglage des projecteurs.
