PARTICULARITES DES FEUX DE JOUR
Le fonctionnement des feux de jour (running-lights) pour certains pays est réalisé par l'Unité Centrale Habitacle.
D'autre part, le Boîtier Fusibles/Relais comporte des shunts spécifiques pour l'alimentation de la manette d'éclairage.
Pour activer ou désactiver cette fonction :

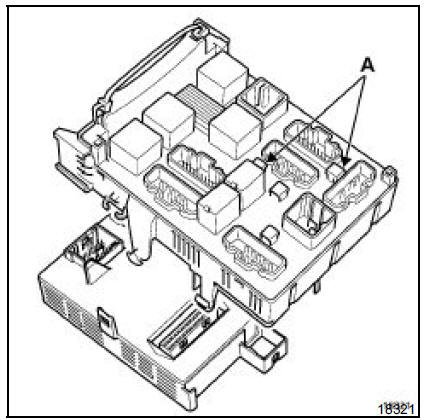

- positionner les shunts (A) :
- fonctionnement sans feux de jour : shunt en place
- fonctionnement avec feux de jour : sans shunt
- configurer l'Unité Centrale Habitacle à l'aide des outils de diagnostic en utilisant le menu "commande", "configuration du système", puis en sélectionnant avec ou sans "feux de jour" (consulter le chapitre 87).
- positionner les relais sur le Boîtier Fusibles / Relais Option (selon véhicule, contrôler le câblage).
Pour positionner les relais "feux de jour", :

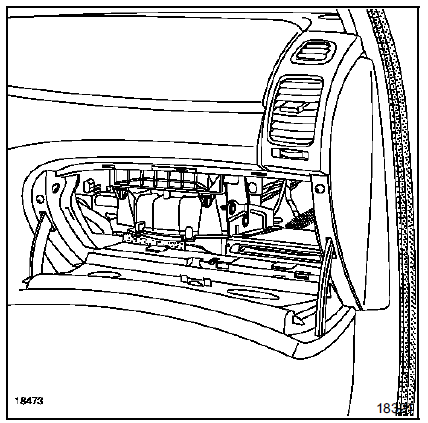

- déposer le cache intérieur de vide-poches fixé par une vis,

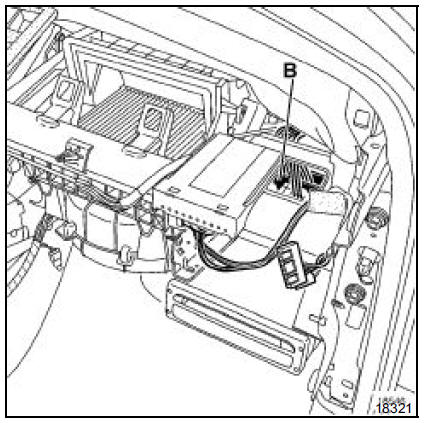

- positionner les deux relais spécifiques sur les supports (B). Vérifier la présence du câblage et consulter le schéma électrique correspondant.
