PRÉSENTATION

  1. actionneur
  2. capteur/calculateur
  3. capteur arrière

GENERALITES

Selon la norme Européenne, ces véhicules seront obligatoirement équipés d'un système de réglage automatique de la hauteur des projecteurs en fonction de l'assiette du véhicule et de lave-projecteurs.

ATTENTION : il est interdit de monter un projecteur équipé de lampe à décharge sur une version non conçue pour recevoir ce dispositif.

Lampes au Xénon :

Ces lampes ne contiennent pas de filament.

La lumière de ces lampes est générée à partir de deux électrodes dans une ampoule de quartz comprenant un gaz à pression élevé (du Xénon).

Le module électronique ou Ballast, intégré dans le projecteur est alimenté par la batterie (12 volts) du véhicule et génère une tension contrôlée de 20 000 volts à l'allumage puis une tension alternative de 85 volts alternatif en état stabilisé.

Correction automatique du réglage des projecteurs en fonction de l'assiette du véhicule :

Le système de correction automatique doit permettre (lors d'une variation de charge du véhicule), de conserver une hauteur de faisceau constante par rapport à la valeur de réglage initial réalisé en usine ou par le réseau après-vente.

Ce système peut être diagnostiqué par les outils de diagnostic.

A chaque effacement de défaut, les actionneurs effectuent un mouvement vers le bas.

DESCRIPTION

Le système comprend

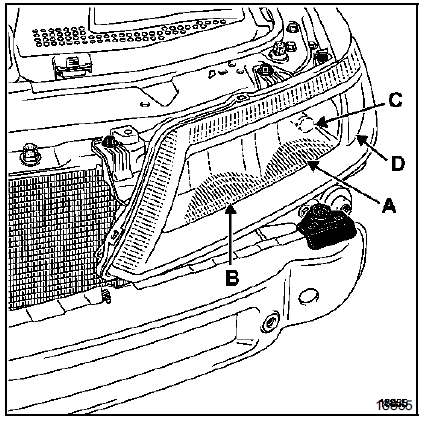

  • deux blocs optiques équipés d'une lampe de veilleuse classique (A), d'une lampe de feu de route de type H1 (B), d'une lampe de feu de croisement au Xénon (C) de type D2R et d'une lampe de clignotant orange (D).

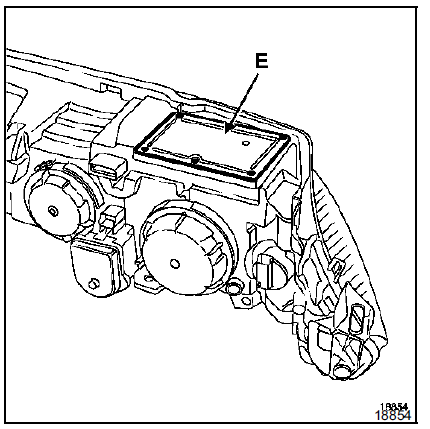

  • deux boîtiers électroniques (Ballast) intégrés aux projecteurs (E) (un par projecteur).

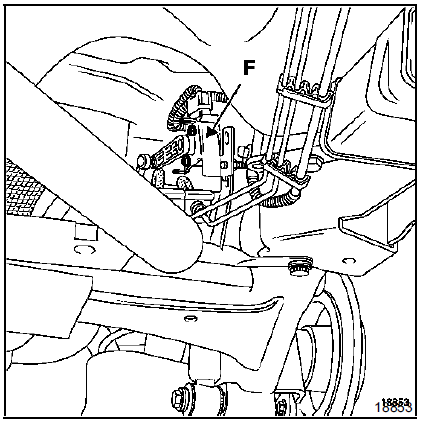

  • un capteur arrière de hauteur (F) situé sous le côté gauche du véhicule. Il enregistre la hauteur de caisse afin de la transmettre au capteur/calculateur.

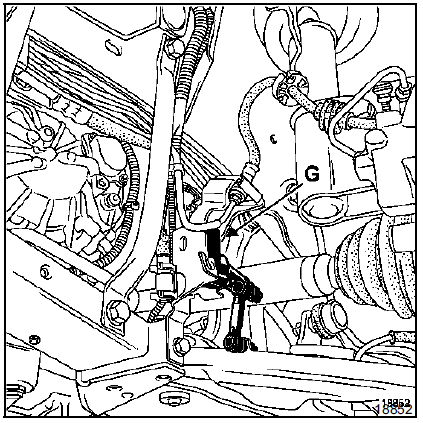

  • un capteur avant/calculateur (G) qui enregistre la hauteur du train avant. Le calculateur gère le réglage des projecteurs en fonction des variations de l'assiette du véhicule dues aux accélérations, aux freinages et aux variations de charge.

NOTA : l'information vitesse véhicule est utilisée

NOTA : l'information vitesse véhicule est utilisée pour modifier la hauteur du faisceau à haute vitesse.

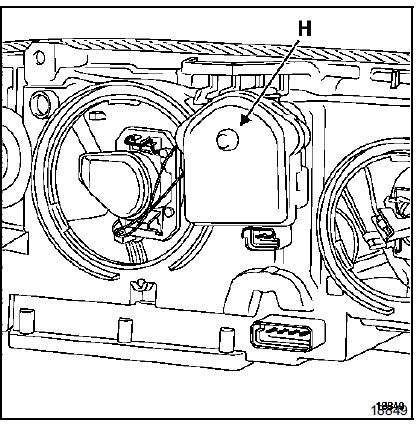

  • deux actionneurs de réglage spécifiques (H) fixés au dos de chaque bloc optique.

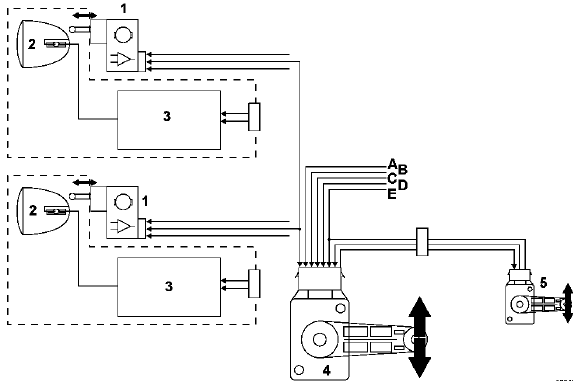

Schéma de principe

Schéma de principe

 Schéma de principe
 Schéma de principe

  1. Actionneur
  2. Projecteur
  3. boîtier électronique (Ballast)
  4. capteur avant / calculateur
  5. capteur arrière
  1. + éclairage
  2. + après contact
  3. Liaison diagnostic
  4. Information vitesse véhicule
  5. Masse

CAPTEUR DE HAUTEUR ARRIERE

DEPOSE

Déposer la roue arrière gauche.

Déclipser :

  • l'extrémité de biellette,

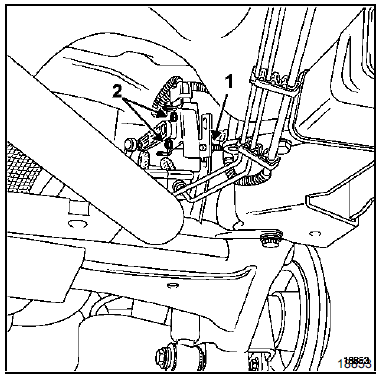

  • l'écrou (1) du support.

Débrancher le connecteur et déposer le capteur avec son support.

Désolidariser le capteur de son support par les vis (2).

REPOSE

REPOSE

IMPORTANT : après avoir remonté le capteur, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "initialisation").

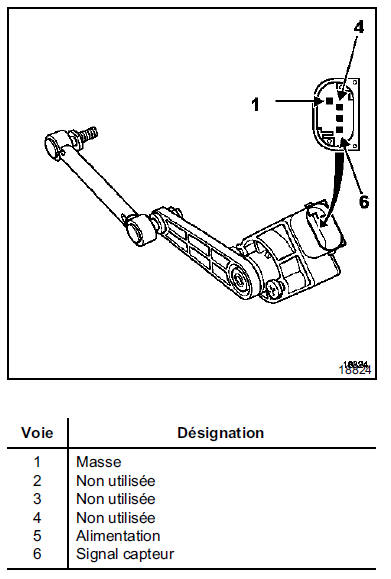

Branchement

CAPTEUR AVANT/CALCULATEUR

CAPTEUR AVANT/CALCULATEUR

DEPOSE

Déposer la roue avant gauche.

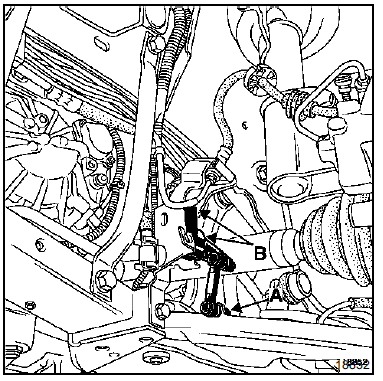

Déclipser la rotule (A) reliée au triangle inférieur, et dévisser les vis de fixation (B).

Débrancher le connecteur et déposer le capteur.

REPOSE

REPOSE

IMPORTANT : après avoir remonté le capteur avant/ calculateur, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "initialisation").

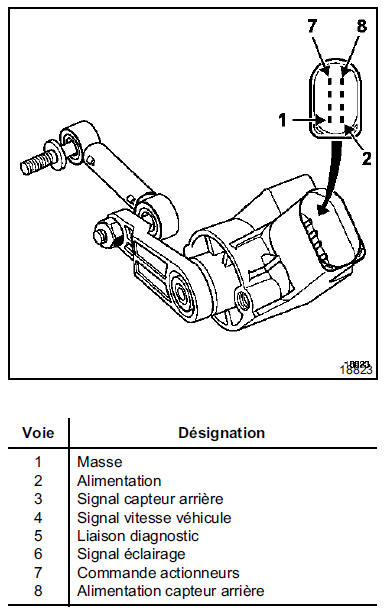

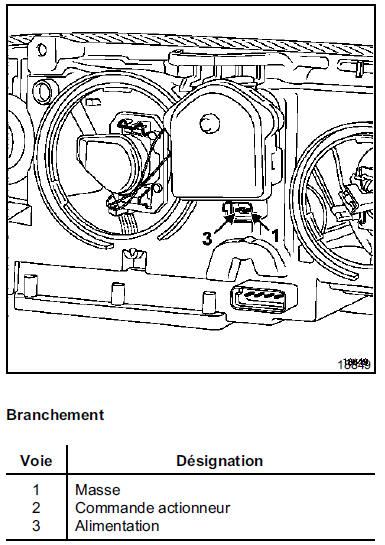

Branchement

IMPORTANT : après remplacement du capteur avant /

IMPORTANT : après remplacement du capteur avant / calculateur, il est nécessaire de configurer le type de véhicule à l'aide des outils de diagnostic et de procéder à l'initialisation du système.

PROJECTEURS

La méthode de dépose/repose des projecteurs équipés de lampes au Xénon est identique à la méthode pour les projecteurs tous types.

ATTENTION : les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique et d'attendre que le calculateur (Ballast) soit froid avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

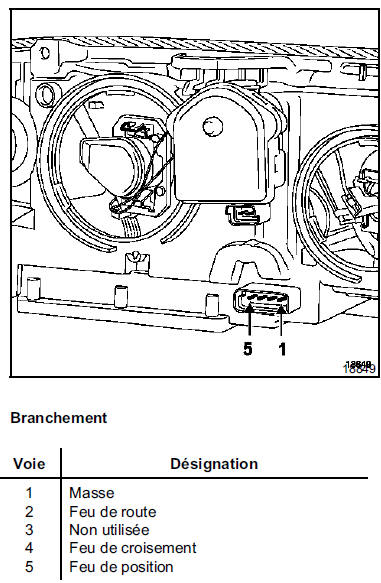

NOTA : les numéros des voies se lisent de droite à

NOTA : les numéros des voies se lisent de droite à gauche sur tous les projecteurs.

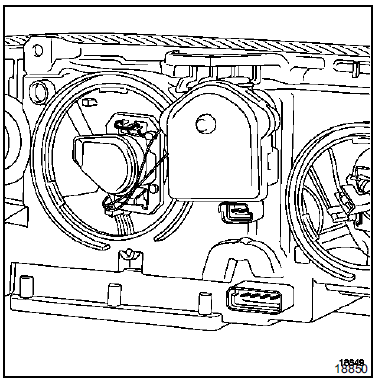

ACTIONNEURS

DEPOSE

Déposer le cache style et déplacer le réservoir de liquide de direction assistée (si besoin).

Débrancher le connecteur de l'actionneur.

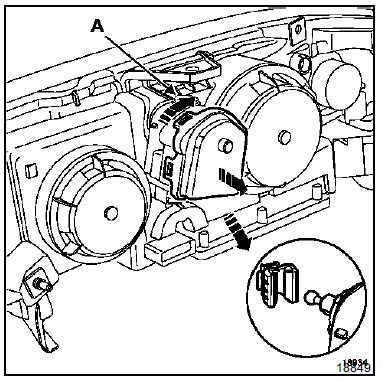

Serrer la vis de réglage (A) (six tours maximum).

Tourner l'actionneur d'un huitième de tour vers

Tourner l'actionneur d'un huitième de tour vers l'extérieur pour le dégager du bloc optique.

Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur.

NOTA : la dépose de l'actionneur ne nécessite pas la dépose du projecteur.

REPOSE

Lors du montage d'une pièce neuve, serrer la vis de réglage de l'actionneur de six tours.

Pour faciliter la repose de l'actionneur, déposer le cache étanche et tenir le réflecteur du projecteur.

Desserrer la vis de réglage (six tours).

IMPORTANT : après avoir déposé les actionneurs, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "initialisation").

NOTA : les actionneurs des projecteurs équipés de

NOTA : les actionneurs des projecteurs équipés de lampes au Xénon sont spécifiques.

REMARQUE : si les feux de croisement sont allumés à la mise du contact, les actionneurs se positionnent en réglage bas puis reviennent à une position intermédiaire.

LAMPE AU XENON

DEPOSE

ATTENTION : les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique et d'attendre que le calculateur (Ballast) soit froid avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

Débrancher le connecteur de la lampe en le tournant d'un quart de tour dans le sens inverse des aiguilles d'une horloge.

Déposer la lampe en déclipsant les agrafes de maintien.

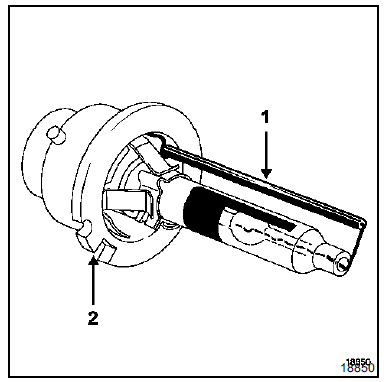

ATTENTION : la lampe ne doit subir aucun choc car le

ATTENTION : la lampe ne doit subir aucun choc car le conducteur externe (1) est très fragile et ne doit pas être déformé.

REPOSE

Prendre la lampe par son culot (ne pas toucher l'ampoule avec les doigts, sinon la nettoyer avec de l'alcool et un chiffon doux non pelucheux).

Positionner la lampe. L'ergot (2) doit être en face de la gorge du projecteur.

Positionner le connecteur de la lampe en le tournant d'un quart de tour.

NOTA : la dépose de la lampe ne nécessite pas la dépose du projecteur.

IMPORTANT : après le remplacement d'une lampe au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "initialisation").

Pour le remplacement des lampes de feux de route et des lampes des feux de croisement, la méthode est identique au projecteur classique.

BOITIER ELECTRONIQUE (BALLAST)

BOITIER ELECTRONIQUE (BALLAST)

ATTENTION : les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique et d'attendre que le calculateur (Ballast) soit froid avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

DEPOSE

Déposer le projecteur concerné, Placer le projecteur sur un chiffon propre afin de ne pas le rayer.

Débrancher le connecteur de la lampe en le tournant d'un quart de tour dans le sens inverse des aiguilles d'une horloge.

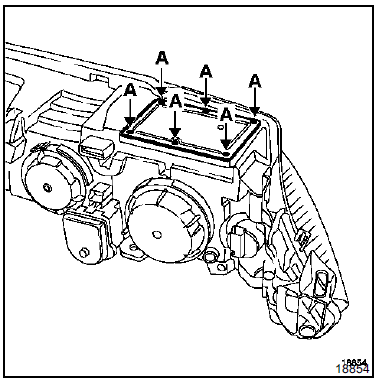

Déposer les vis (A) à emprunte étoile et ergot.

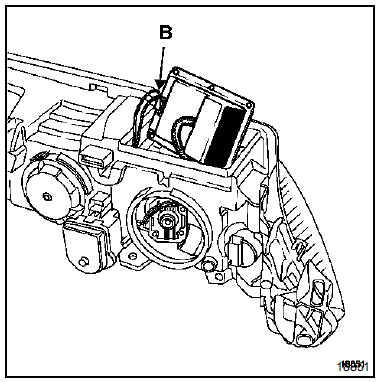

Débrancher l'alimentation du boîtier électronique (B).

Débrancher l'alimentation du boîtier électronique (B).

REPOSE

REPOSE

Remplacer impérativement le joint à chaque démontage du boîtier électronique.

Respecter le couple de serrage du boîtier électronique (couple de 1,3 N.m).

Respecter le cheminement du câblage à haute tension.

IMPORTANT : après avoir déposé un boîtier électronique (Ballast), il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "initialisation").

INITIALISATION DU SYSTEME ET REGLAGE DES PROJECTEURS

Cette procédure est à réaliser après toute opération sur un projecteur, sur un capteur ou sur un élément des trains roulants.

Mettre le véhicule sur une aire plane.

IMPORTANT : ne pas serrer le frein de parking.

S'assurer que le véhicule soit à vide au plein de carburant près, ne pas monter dans le véhicule pendant la durée de l'opération.

Vérifier la pression des pneus et ouvrir le capot.

Brancher les outils de diagnostic et vérifier l'absence de défaut.

Mettre le contact, allumer les feux de croisement sélectionner et valider le calculateur.

Lancer la commande : "AC 010 : Calibration Calculateur".

REMARQUE :

Il est possible de vérifier que le système soit initialisé :

  • la valeur du capteur avant lue par le paramètre "PR017 : hauteur avant" doit être identique à la valeur de hauteur avant initiale (PR 004),
  • la valeur du capteur arrière lue par le paramètre "PR018 : hauteur arrière" doit être identique à la valeur de hauteur arrière initiale (PR 005).

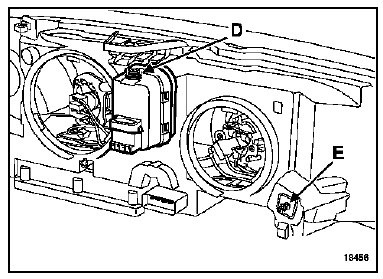

Sans couper le contact, à l'aide d'un régloscope, procéder au réglage en hauteur par la vis (D) et en direction par la vis (E).

IMPORTANT : l'assiette du véhicule ne doit pas changer entre l'initialisation et le réglage des projecteurs. Ces deux opérations sont indissociables.

IMPORTANT : l'initialisation du système est

IMPORTANT : l'initialisation du système est impossible :

  • si la vitesse véhicule est absente ou non nulle,
  • si la position d'un capteur est hors tolérance,
  • si la configuration du calculateur n'est pas correctement réalisée.
