CONSIGNES

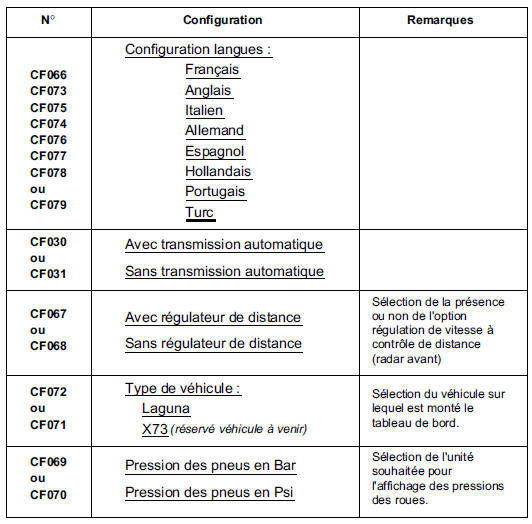

Après avoir configuré le tableau de bord, débrancher et rebrancher la batterie pour que les nouvelles configurations soient prises en compte.

Interprétation des états
Effets clientTableau de bord haut de gamme
GENERALITES
Le tableau de bord haut de gamme regroupe les
fonctions suivantes :
fonction indication par aiguilles (identique à la
version bas de gamme) :
vitesse véhicule
compte-tours
température d'eau
niveau de carburant
fonction sonore :
clignot ...
Joint de sortie de différentiel
DEPOSE
Protection sous moteur.
Vidange de la boîte de vitesses.
Déposer :
les pare-boue,
la roue avant droite,
le boulon supérieur (3) du pied d'amortisseur et
desserrer le boulon inférieur (4),
le capteur ABS.
Déposer la bride ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
