RTA - Renault Laguna: Capteur de vitesse (Entrée)
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.

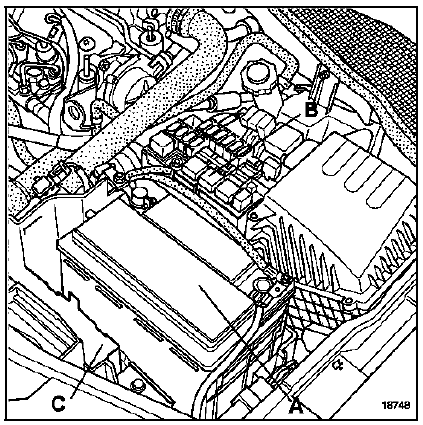

Déposer :
- les cache-style,
- la batterie (A),
- le boîtier à fusibles (B),
- le calculateur de transmission automatique,
- le bac à batterie (C),
- le faisceau électrique du support batterie.

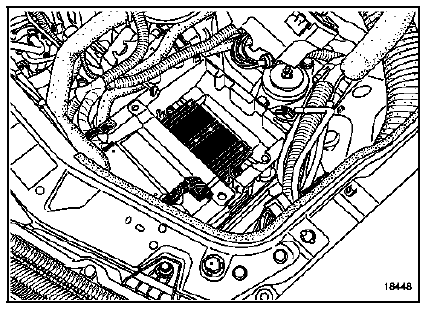

Dégager le calculateur d'injection et son support.
Nettoyer l'entourage du capteur afin d'éviter de faire rentrer des impuretés à l'intérieur de la transmission automatique.

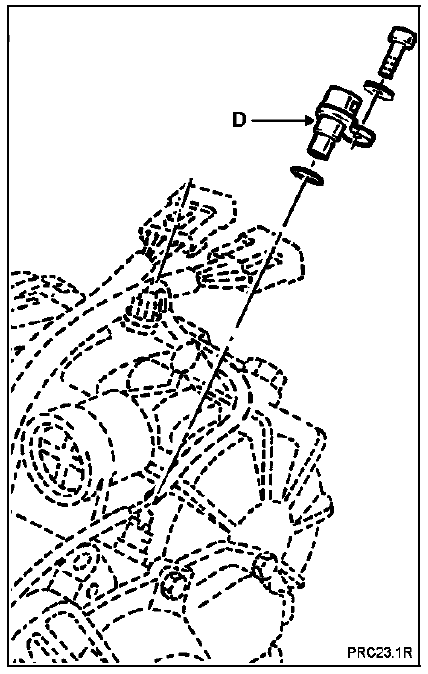

Déclipser le capteur de vitesse (D) et le déposer.
REPOSE
Huiler le joint torique du capteur de vitesse.
Reposer en sens inverse de la dépose.
SERRER TOUTES LES VIS AU COUPLE PRECONISE.
Capteur de vitesse : 0, 5 daN.m.
