RTA - Renault Laguna: Capteur de vitesse (Sortie)
SU1
DEPOSE
Débrancher la batterie.
Nettoyer l'entourage du capteur afin d'éviter de faire rentrer des impuretés à l'intérieur de la transmission automatique.

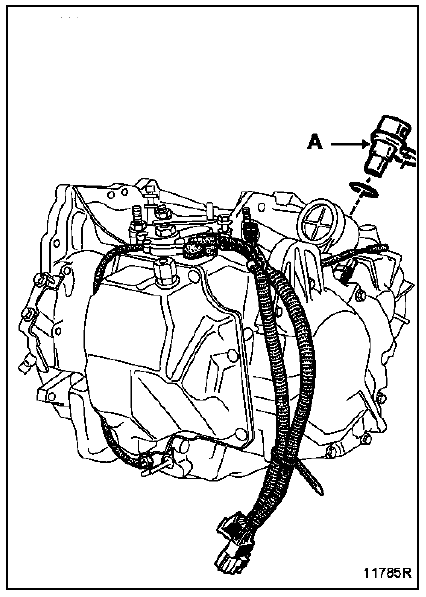

Déconnecter le capteur (A) et le déposer.
REPOSE
Huiler le joint torique du capteur.
Reposer en sens inverse de la dépose.
Capteur de vitesse (Entrée)
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
les cache-style,
la batterie (A),
le boîtier à fusi ...
Câblage (traversée étanche)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger la transmission automatique (v ...
D'autres materiaux:
Sièges avant à commandes manuelles
Pour avancer ou reculer le
siège
Levez la poignée 1 pour déverrouiller. À
la position choisie, relâchez la poignée
et assurez-vous du bon verrouillage.
Pour incliner le dossier
Tournez la molette 4 jusqu'à la position
désirée ...
Capteur de position de la pédale de frein
DEPOSE
Sur le support de la pédale de frein :
Déconnecter le capteur de position de la pédale de
frein.
Effectuer un quart de tour dans le sens inverse
horaire.
Déposer le capteur de position pédale.
REPOSE
Le capteur de position de la pédale de ...
Interprétation des défauts
CIRCUIT
CAPTEUR VITESSE ROUE AVANT GAUCHE.
CONSIGNES
Particularités : Rien à signaler.
Contrôler le branchement et l'état de la connectique du capteur.
Vérifier et assurer la continuité des liaisons suivantes :
Connecteur du capteur voie 1 voie 46
...
