RTA - Renault Laguna: Essuie-vitre arrière

FONCTIONNEMENT

En fonctionnement normal, l'essuyage arrière fonctionne en balayage cadencé (temporisation fixe).

Lorsque l'essuyage avant est commandé, l'essuyage arrière est piloté lorsque la marche arrière est enclenchée.

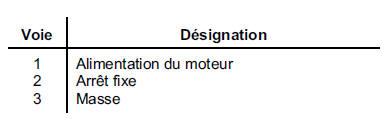

AFFECTATIONS DU CONNECTEUR

VERSIONS BERLINE ET BREAK A LUNETTE

VERSIONS BERLINE ET BREAK A LUNETTE ARRIERE FIXE

DEPOSE DU MOTEUR

S'assurer que le moteur d'essuie-vitre soit à l'arrêt fixe.

Ouvrir le coffre et débrancher la batterie.

Déposer :

  • la garniture de coffre (consulter le chapitre carrosserie ),

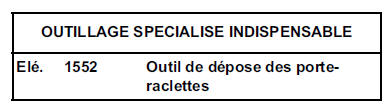

  • le porte-raclette,

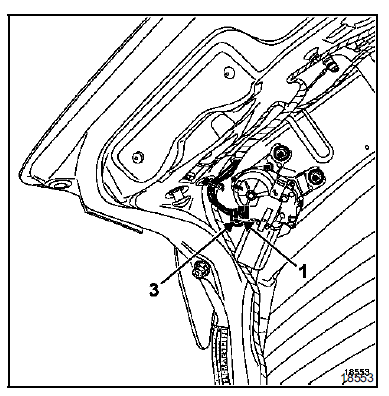

  • les vis de fixation du moteur et le débrancher.

REPOSE

REPOSE

Rebrancher le moteur et la batterie après avoir reposé le moteur afin de le positionner à l'arrêt fixe.

Nettoyer les cannelures de l'axe du porte-raclette.

Remettre des écrous neufs et les serrer au couple de 1,2 daN.m .

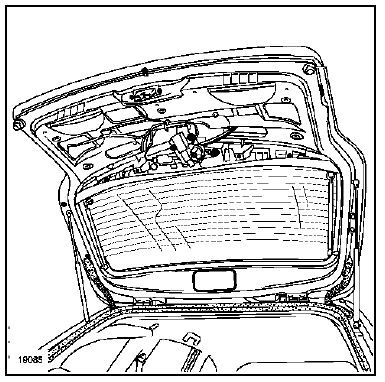

VERSION BREAK A LUNETTE ARRIERE OUVRANTE

DEPOSE DU MOTEUR

S'assurer que le moteur d'essuie-vitre soit à l'arrêt fixe.

Débrancher la batterie.

Déposer :

  • la garniture de coffre (consulter le chapitre carrosserie),
  • le porte-raclette,

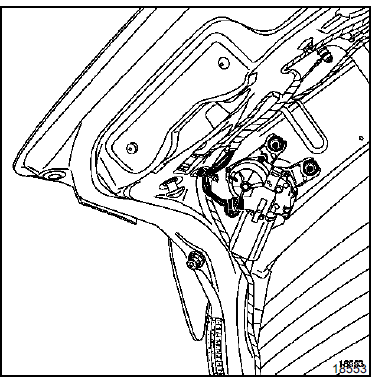

  • les vis de fixation du moteur et le débrancher.

Dégager le moteur d'essuie-vitre.

Dégager le moteur d'essuie-vitre.

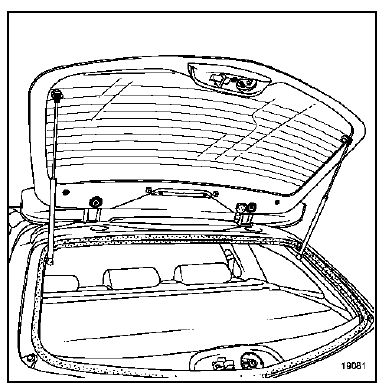

Le mécanisme d'essuyage est fixé sur la lunette arrière ouvrante. Il est possible de le laisser sur le véhicule.

REPOSE

Rebrancher le moteur et la batterie après avoir reposé le moteur afin de le positionner à l'arrêt fixe.

DEPOSE DU MECANISME

Le mécanisme d'essuyage est fixé sur la lunette arrière ouvrante. Sa dépose ne comporte pas de particularités.

REPOSE

REPOSE

Nettoyer les cannelures de l'axe du porte-raclette.

Remettre un écrou neuf et le serrer au couple de 1,2 daN.m .

REMARQUE : en cas de remplacement de la lunette ouvrante, procéder au bon réglage du mécanisme :

  • si le mécanisme est placé trop bas, l'angle d'essuyage est réduit.
  • si le mécanisme est placé trop haut, l'angle d'essuyage augmente.
    Essuie-vitre avant
    AUTOMATISME ESSUIE-VITRE AVANT Particularités de fonctionnement En utilisation normale, l'essuyage avant fonctionne en balayage cadencé, petite ou grande vitesse. Celui-ci est modif ...

    Mécanisme d'essuyage de lunette ouvrante
    METHODE DE MONTAGE DU MECANISME D'ESSUYAGE SUR LA LUNETTE OUVRANTE (A) mécanisme d'essuyage mobile (B) gabarit de montage (outil Elé. 1580) (C) platine moteur PRINCIPE DE ...
