RTA - Renault Laguna: Interprétation des états

motoventilateur petite vitesse Groupe motoventilateur petite vitesse

Groupe motoventilateur grande vitesse

CONSIGNES

Si le fonctionnement des groupe motoventilateur ne se fait pas comme indiqués, faire un contrôle complet du circuit groupe motoventilateur.

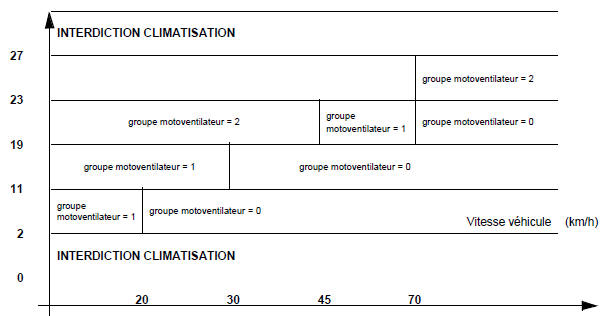

Pression (bar relatif)

groupe motoventilateur=1 - Petite vitesse ventilateur de refroidissement

groupe motoventilateur=1 - Petite vitesse ventilateur de refroidissement

groupe motoventilateur=2 - Grande vitesse ventilateur de refroidissement

groupe motoventilateur=0 - Arrêt ventilateur de refroidissement

Le groupe motoventilateur n'est pas utilisé pour des vitesses véhicule supérieures à 70 km/h.

Sauf dans de rares cas ou malgré une telle vitesse, la pression est supérieure à 23 bars ex : (roulage derrière un camion).

A l'arrêt le groupe motoventilateur est systématiquement utilisé, en petite vitesse si la haute pression est inférieur à 19 bars relatif, en grande vitesse dans le cas contraire.

En roulage, le groupe motoventilateur pourra, soit ne pas fonctionner, soit fonctionner en petite ou en grande vitesse selon la pression en sortie condenseur et la vitesse véhicule.

    Contrôle de conformité
    CONSIGNES Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif. Il est donc impératif de consulter le chapitre cor ...

    Interprétation des paramètres
    Information puissance absorbée CONSIGNES Les valeurs ci-dessous ne sont données qu'a titre indicatif. Qu'il s'agisse de compresseur à cylindrée variable "pneumat ...
