RTA - Renault Laguna: Capteurs

DP0

La dépose :

La dépose :

  • des capteurs de vitesse,
  • du capteur de pression de ligne,
  • de l'électrovanne de pilotage de débit de l'échangeur.

s'effectue sans vidange et sans dépose de la transmission automatique.

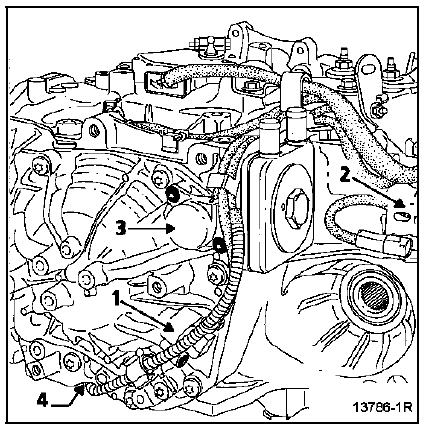

  1. Capteur de vitesse d'entrée
  2. Capteur de vitesse de sortie
  3. Electrovanne de pilotage de débit de l'échangeur
  4. Capteur de pression de ligne

Particularité de la DEPOSE

En cas de remplacement d'un capteur, déposer systématiquement le connecteur modulaire (voir chapitre "Dépose-Repose transmission automatique").

IMPORTANT : protéger le connecteur en le glissant dans un sac plastique imperméable.
