MOTEURS TOUS TYPE

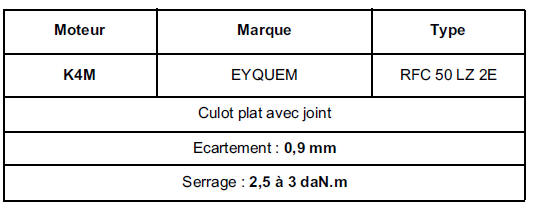

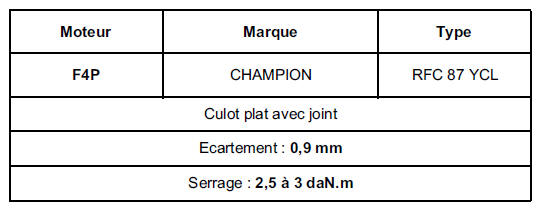

Pour déposer les bougies, il est nécessaire de déposer les bobines d'allumage (voir chapitre 17 Allumage "Allumage statique").
Pour déposer les bougies, utiliser le coffret à bougies Elé. 1382.



Moteur L7X
InjectionLubrifiants
CAPACITE (en litres)
QUALITE VISCOCITE
JR5/JH3
TRANSELF TR5 75 W80W à commander chez ELF.
PK6
FREQUENCE DES VIDANGES
Sans vidange
CONTROLE DU NIVEAU SI FUITE
JR5/JH3
Remplir jusqu'au niveau de l'orifice.
JR5/JH3
Bouchon de vidange
Bouchon de remplissage
PK6 : fabrique ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
