RTA - Renault Laguna: Capteur solaire
Le capteur solaire informe le calculateur pour corriger le débit d'air aux aérateurs suivant le rayonnement solaire.
SITUATION

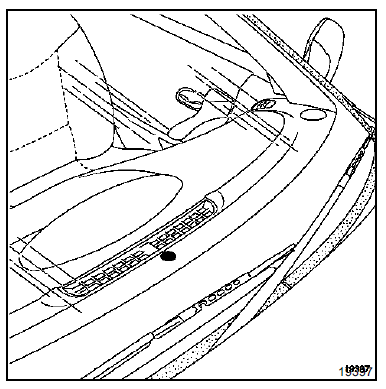

Le capteur est situé sur le centre de la planche de bord.
DEPOSE
Dégrafer le cache de couleur noire.

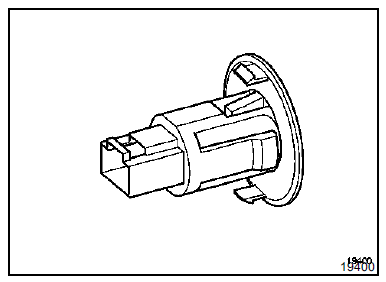

Débrancher le connecteur du capteur.
REPOSE
Procéder en sens inverse de la dépose.
Capteur d'humidité
Le capteur d'humidité se situe dans la micro-turbine.
Le capteur mesure l'humidité de l'habitacle.
C'est un capteur à effet capacitif : la capacité résistive ...
Capteur de qualité d'air
Le capteur analyse en permanence l'évolution de la
concentration des gaz.
Le capteur est protégé par une membrane qui laisse
passer les molécules de gaz mais arrê ...
