RTA - Renault Laguna: Capteur d'humidité
Le capteur d'humidité se situe dans la micro-turbine.
Le capteur mesure l'humidité de l'habitacle.
C'est un capteur à effet capacitif : la capacité résistive évolue en fonction de l'humidité.
SITUATION

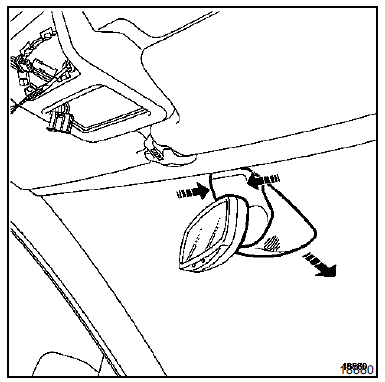

Le capteur se situe dans le plafonnier.
DEPOSE
Déposer :
- le couvercle du plafonnier,
- les deux vis de fixation de la micro-turbine,
- l'ensemble de la micro-turbine.
Débrancher la connectique.
REPOSE
Procéder en sens inverse de la dépose.
