RTA - Renault Laguna: Boîtier Fusible/Relais

DESCRIPTION

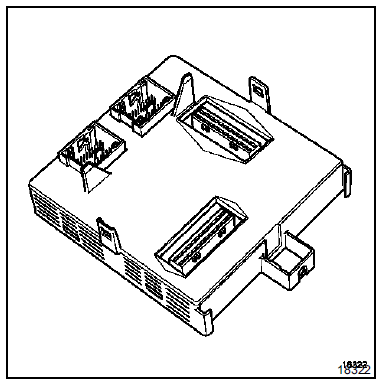

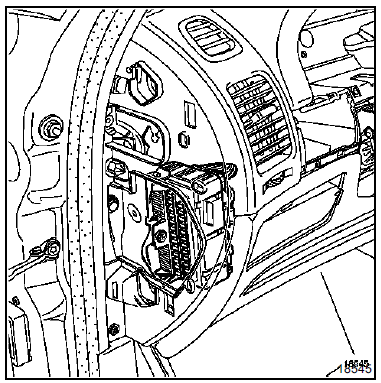

Le Boîtier Fusibles/Relais est clipsé sur l'Unité Centrale Habitacle dans la planche de bord côté conducteur.

Selon l'équipement des véhicules, deux modèles de

Selon l'équipement des véhicules, deux modèles de Boîtier Fusibles/Relais peuvent être montés :

  • une version appelée "bas de gamme"
  • une version dite "haut de gamme"

REMARQUES : en pièce de rechange, seul le Boîtier Fusibles/Relais "haut de gamme" est proposé. Celuici peut être monté en lieu et place de la version "bas de gamme".

Lors du remplacement du Boîtier Fusibles/Relais, des fusibles et des shunts sont présents en fonction de l'équipement du véhicule. Il faut impérativement les repositionner à l'identique sur la nouvelle pièce.

DEPOSE

DEPOSE

NOTA : le verrouillage du boîtier électronique d'airbag permet d'inhiber les lignes de mise à feu et de déverrouiller le verrou électrique de colonne de direction.

REMARQUES :

  • dans le cas du remplacement de l'Unité Centrale Habitacle, il est impératif de relever les configurations à l'aide des outils de diagnostic.
  • le Boîtier Fusibles/Relais est clipsé sur l'Unité Centrale Habitacle. La dépose de l'un entraîne la dépose de l'autre.

Débrancher la batterie.

Déposer :

  • la joue de planche de bord côté conducteur,
  • le cache sous la planche de bord,

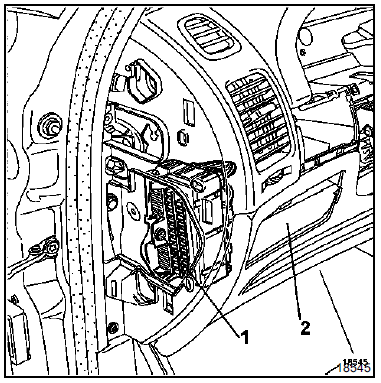

  • la vis de fixation (1) de l'Unité Centrale Habitacle,
  • le cache accessoires/haut parleur de synthèse de parole (2).

Couper le collier plastique (3) de maintien de faisceau.

Couper le collier plastique (3) de maintien de faisceau.

Débrancher les connecteurs de l'Unité Centrale Habitacle et du Boîtier Fusibles/Relais.

Sortir l'ensemble Unité Centrale Habitacle et Boîtier Fusibles/Relais.

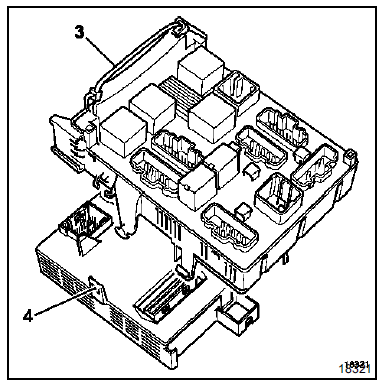

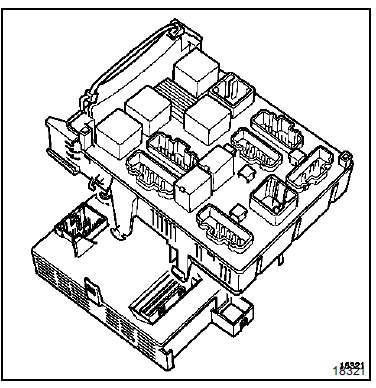

Séparer l'Unité Centrale Habitacle et le Boîtier

Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles/Relais en appuyant sur les verrous (4).

REPOSE

REPOSE

Respecter le branchement des connecteurs et reposer un collier de grande taille (3) pour maintenir le faisceau en place.

Vignettes fusibles

Vignettes fusibles

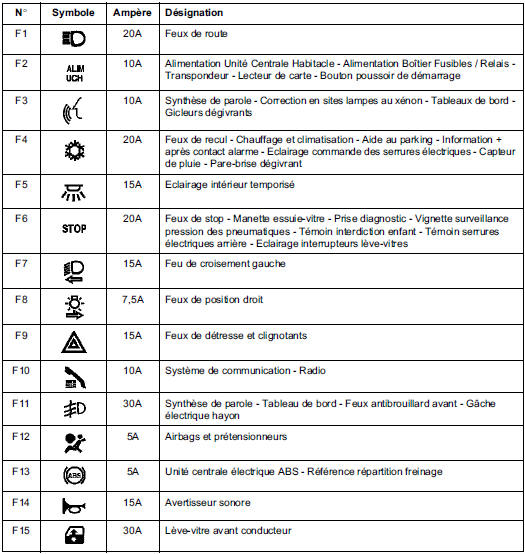

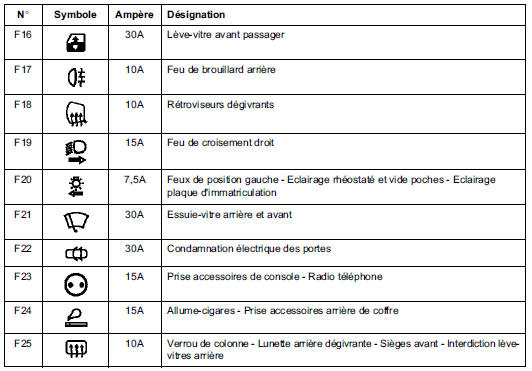

Affectation des fusibles (selon le niveau d'équipement)

Affectation des fusibles (selon le niveau d'équipement)

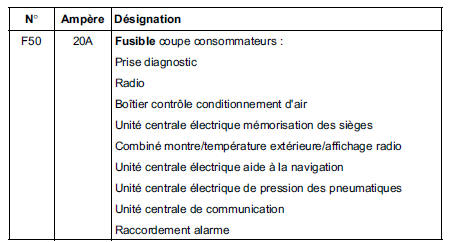

Fusible coupe-consommateurs

Fusible coupe-consommateurs

Ce fusible est situé sous le cendrier, dans la console centrale.

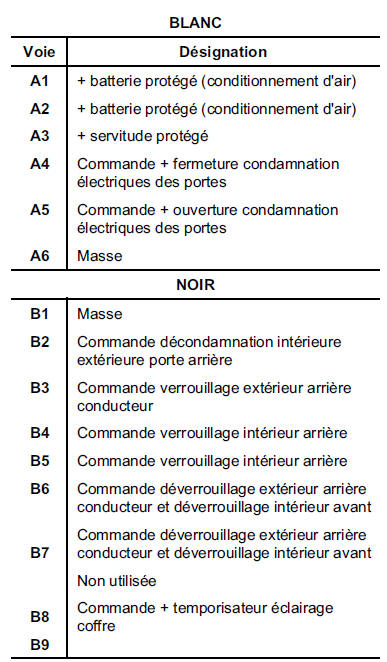

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

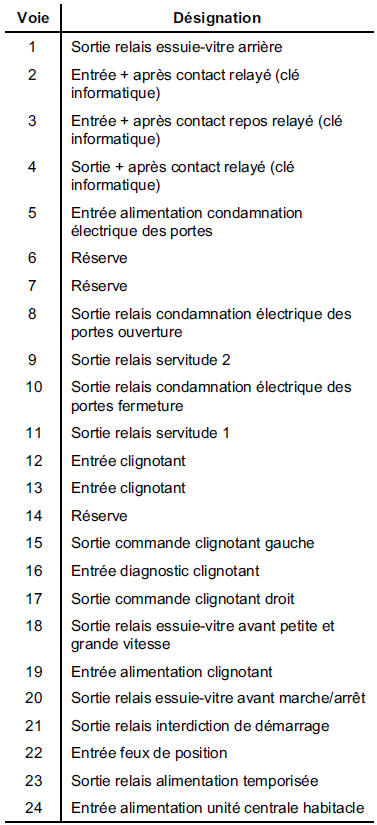

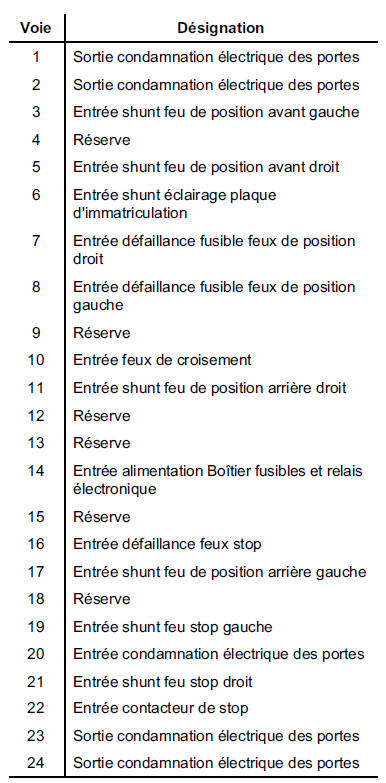

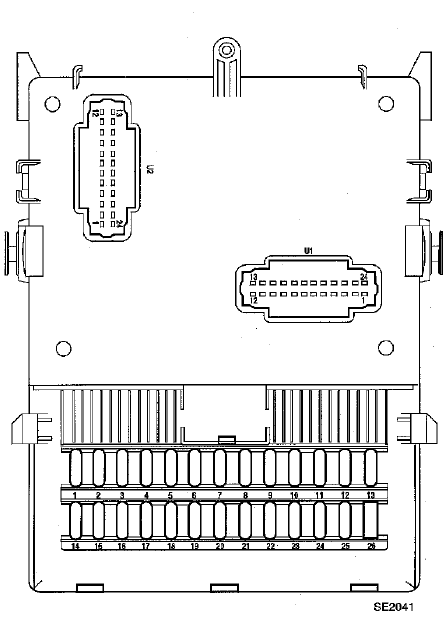

U1 (connecteur 24 voies)

U2 (connecteur 24 voies)

U2 (connecteur 24 voies)

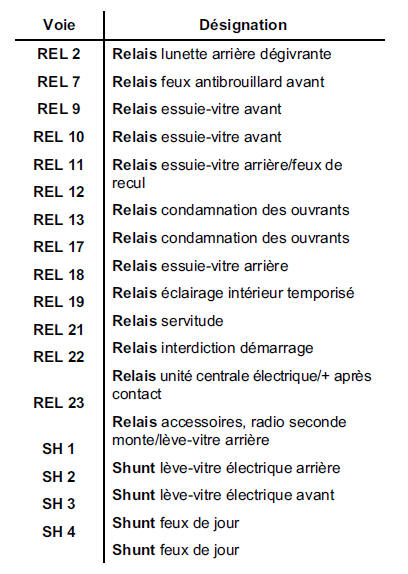

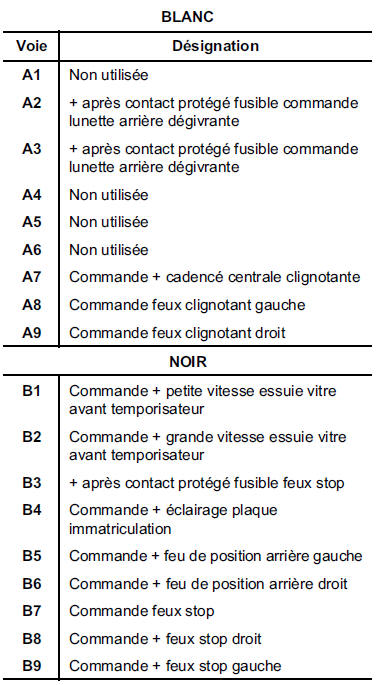

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

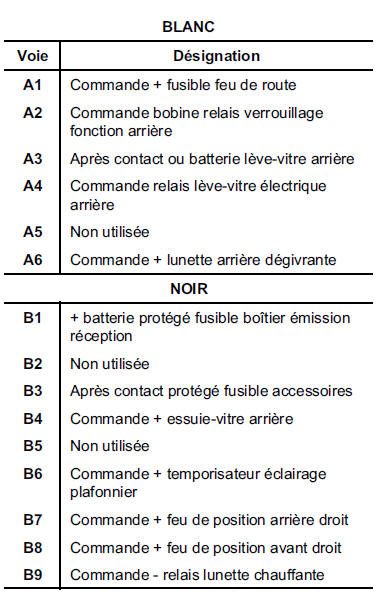

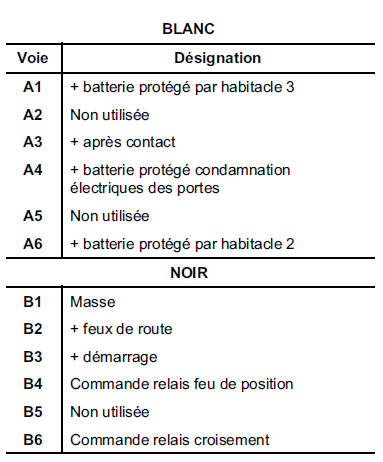

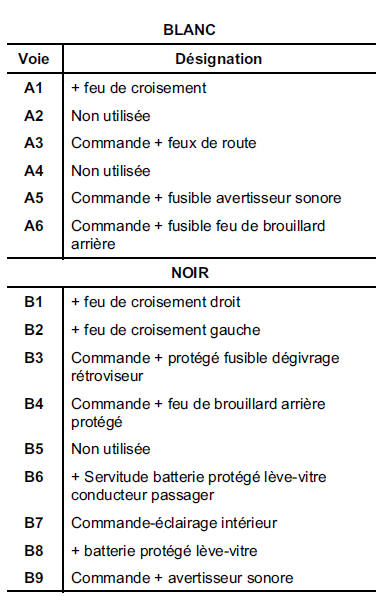

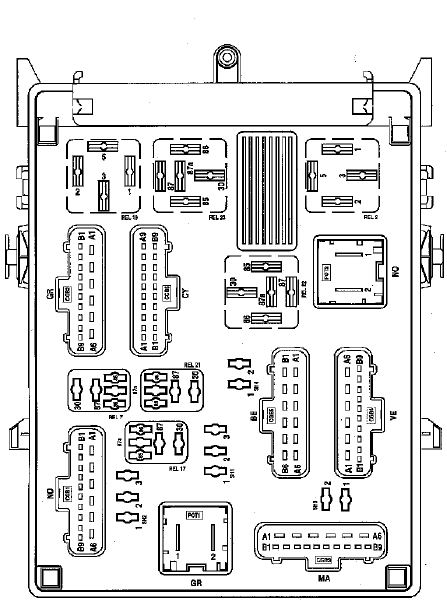

CGB1 (connecteur 15 voies) NOIR

CGB2 (connecteur 15 voies) GRIS

CGB2 (connecteur 15 voies) GRIS

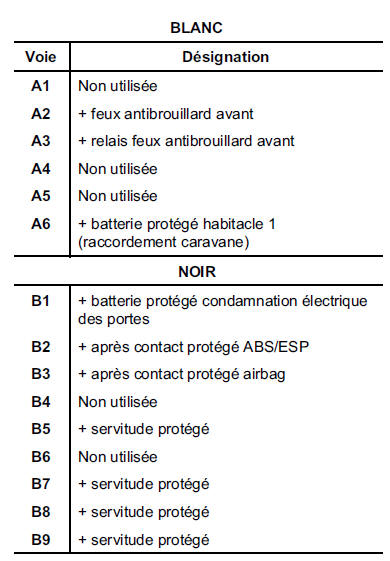

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

CGB3 (connecteur 15 voies) MARRON

CGB4 (connecteur 15 voies) VERT

CGB4 (connecteur 15 voies) VERT

CGB5 (connecteur 12 voies) BLEU

CGB5 (connecteur 12 voies) BLEU

CGB6 (connecteur 18 voies) CRISTAL

CGB6 (connecteur 18 voies) CRISTAL

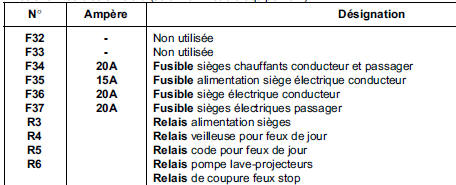

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

Ce boîtier fusible est positionné sur le Boîtier Fusibles/Relais.

Ce boîtier fusible est positionné sur le Boîtier Fusibles/Relais.

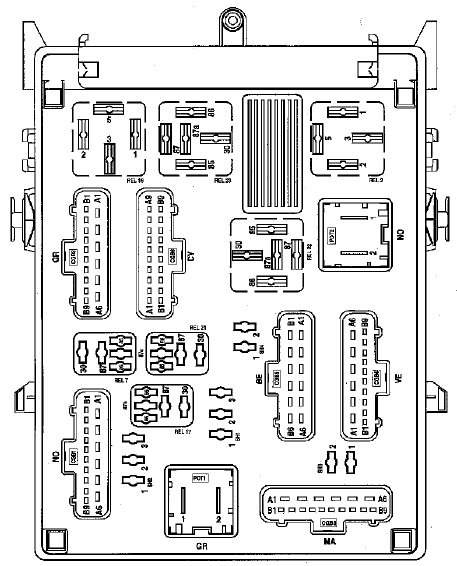

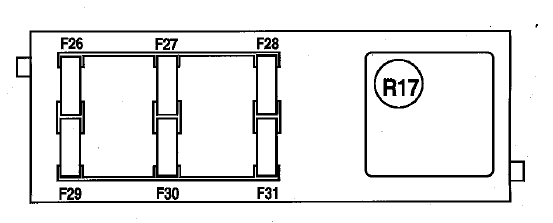

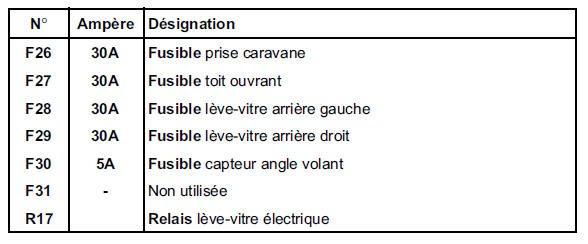

Affectation fusibles et relais (selon le niveau d'équipement)

Affectation fusibles et relais (selon le niveau d'équipement)

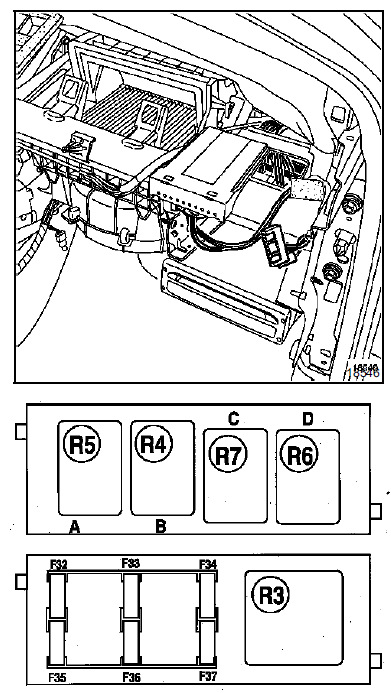

Le Boîtier Fusibles/Relais Option est positionné côté

Le Boîtier Fusibles/Relais Option est positionné côté passager au devant du vide-poches.

Affectation fusibles et relais (selon le niveau d'équipement)

Affectation fusibles et relais (selon le niveau d'équipement)

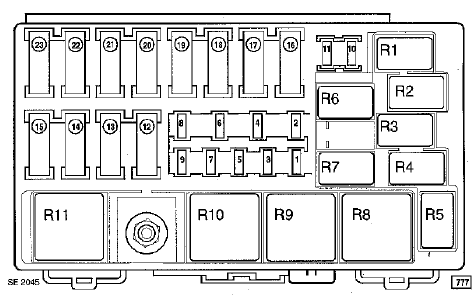

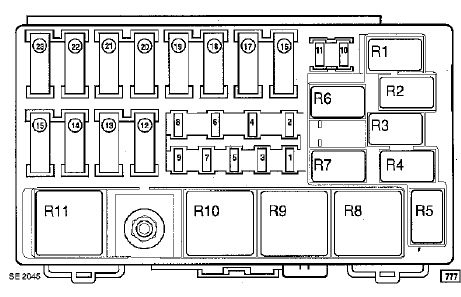

Boîtier fusibles et relais (côté moteur)

Boîtier fusibles et relais (côté moteur)

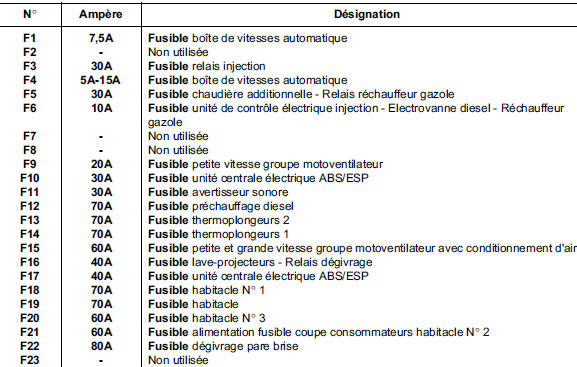

Affectation fusibles (selon le niveau d'équipement)

Affectation fusibles (selon le niveau d'équipement)

Boîtier fusibles et relais (côté moteur)

Boîtier fusibles et relais (côté moteur)

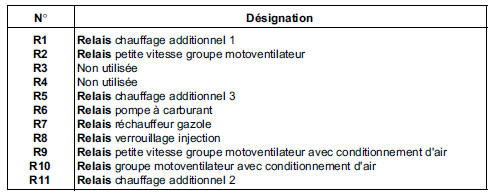

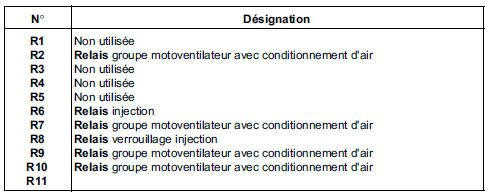

Affectation relais (selon le niveau d'équipement)

Affectation relais (selon le niveau d'équipement)

Moteurs K4M-F4P-F5R-F9Q
