RTA - Renault Laguna: Garniture de montant de pare-brise
DEPOSE
Déclipser :

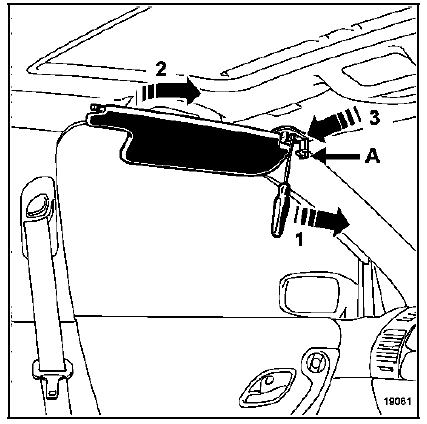

- le cache-fixation (A).
- la fixation du pare-soleil (1), puis rabattre celui-ci contre le pare-brise (2).
Déposer le pare-soleil (3).
Déposer partiellement le joint d'encadrement de porte.

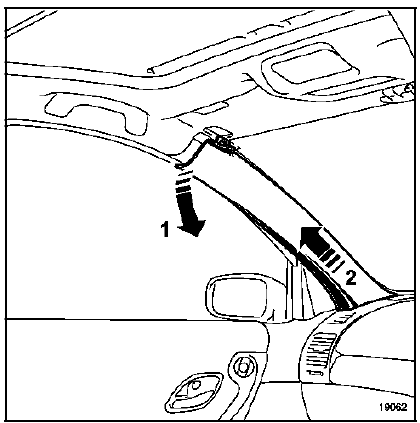

Déclipser la garniture en partie supérieure (1).
Faire coulisser la pièce (2) en maintenant simultanément les agrafes de fixation.
REPOSE

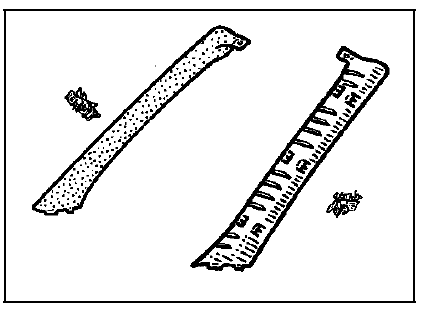

Vérifier le clipsage des agrafes de fixations.

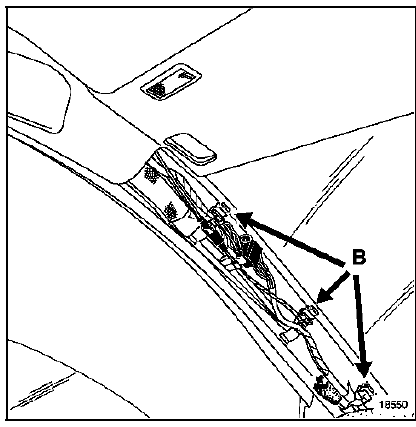

Présenter les fixations de garniture en (B), puis clipser la pièce.
Garniture inférieure de pied milieu
DEPOSE
Déclipser la garniture en partie supérieure (1).
Dégager la garniture (2). ...
