RTA - Renault Laguna: Arbre de localisation de pannes

N'EMET PAS DE BIP LE BRUITEUR N'EMET PAS DE BIP

CONSIGNES

Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

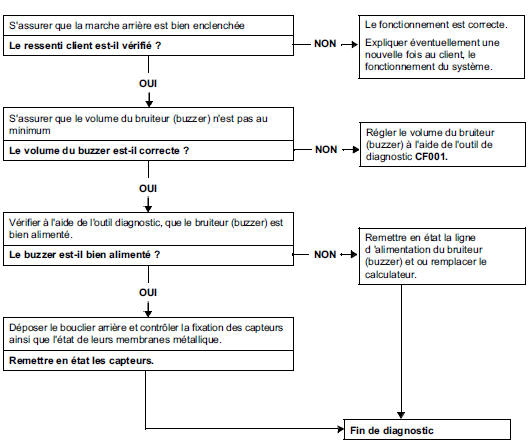

S'assurer que la marche arrière est bien enclenchée

S'assurer que la marche arrière est bien enclenchée

Le ressenti client est-il vérifié ?

Le fonctionnement est correcte.

Expliquer éventuellement une nouvelle fois au client, le fonctionnement du système.

S'assurer que le volume du bruiteur (buzzer) n'est pas au minimum

Le volume du buzzer est-il correcte ?

Régler le volume du bruiteur (buzzer) à l'aide de l'outil de diagnostic CF001.

Vérifier à l'aide de l'outil diagnostic, que le bruiteur (buzzer) est bien alimenté.

Le buzzer est-il bien alimenté ?

Remettre en état la ligne d 'alimentation du bruiteur (buzzer) et ou remplacer le calculateur.

Déposer le bouclier arrière et contrôler la fixation des capteurs ainsi que l'état de leurs membranes métallique.

Remettre en état les capteurs.

Fin de diagnostic

APRES REPARATION

Vérifier le bon fonctionnement du système, en actionnant le contact et en enclenchant la marche arrière.

EN PERMANENCE LE BUZZER BIP EN PERMANENCE

CONSIGNES

Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

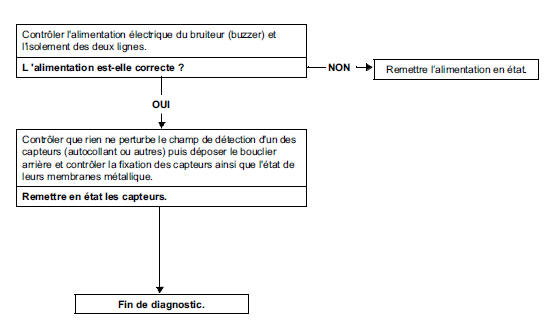

Contrôler l'alimentation électrique du bruiteur (buzzer) et l'isolement des deux lignes.

L 'alimentation est-elle correcte ?

Remettre l'alimentation en état.

Contrôler que rien ne perturbe le champ de détection d'un des capteurs (autocollant ou autres) puis déposer le bouclier arrière et contrôler la fixation des capteurs ainsi que l'état de leurs membranes métallique.

Remettre en état les capteurs.

Fin de diagnostic.
