RTA - Renault Laguna: Moteurs K4M et F4P

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le collecteur d'admission (voir chapitre 12 Mélange carburé " boîtier papillon motorisé ").

ATTENTION : lors de la dépose de la canalisation de la rampe, prendre garde à la quantité d'essence se trouvant dans la rampe et le raccord. Protéger l'alternateur.

Déposer la protection de la rampe d'injection.

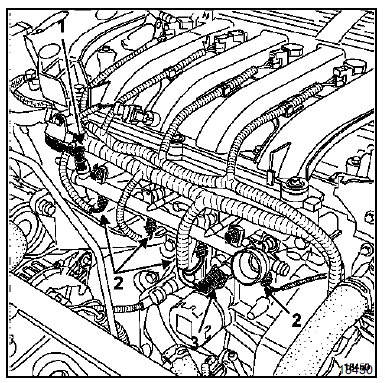

Déconnecter :

  • le tuyau d'arrivée de carburant (1),
  • les injecteurs (2),
  • le capteur de cliquetis (3).

Déposer les vis de la cale porte-injecteurs.

Déposer les vis de la cale porte-injecteurs.

REPOSE

REPOSE

Changer le joint.

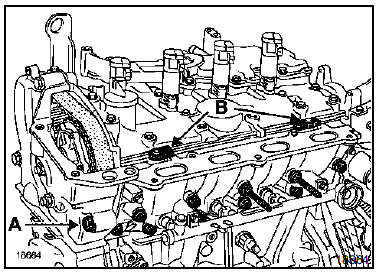

Serrer la vis (A) à la main de façon à plaquer la cale porte-injecteur contre le support pendulaire, puis relever la cale porte-injecteur de façon qu'elle soit en appui (en B) sur le couvre-culasse.

Serrer les vis et écrous de fixation de la cale en respectant le couple de serrage.

Procéder au reste du remontage en sens inverse de la dépose.

    Cale porte injecteur
    ...

    Moteur L7X
