RTA - Renault Laguna: Arbre de localisation de panne

dialogue avec le calculateur d'ABS Absence de dialogue avec le calculateur d'ABS

CONSIGNES

Sans

S'assurer que l'outil de diagnostic n'est pas la cause du défaut en essayant de communiquer avec un calculateur sur un autre véhicule. Si l'outil n'est pas en cause et que le dialogue ne s'établit avec aucun autre calculateur d'un même véhicule, il se peut qu'un calculateur défectueux perturbe la ligne diagnostic K.

Procéder par déconnexions successives pour localiser ce calculateur.

Vérifier la tension de la batterie et effectuer les interventions nécessaires pour obtenir une tension conforme (9,5 volts < U batterie < 17,5 volts).

Vérifier la présence et l'état des fusibles d'ABS sur la platine fusibles habitacle (5 A et 30 A).

Vérifier le branchement du connecteur du calculateur et l'état de sa connectique.

Vérifier les masses ABS (qualité, oxydation, serrage de la vis de masse au-dessus du groupe ABS).

Vérifier que le calculateur est correctement alimenté :

  • Masse en voie 16 et 47 du connecteur 47 voies.

  • +APC en voie 1 et 32 du connecteur 47 voies.

Vérifier que la prise diagnostic est correctement alimentée :

  • +AVC en voie 16.

  • Masse en voie 5.

Vérifier / assurer la continuité et les isolements des liaisons entre :

Connecteur du calculateur voie 2  voie 7 prise diagnostic.

Si le dialogue ne s'établit toujours pas après ces différents contrôles, remplacer le calculateur d'ABS.

de plusieurs roues Blocage d'une ou de plusieurs roues

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Rappel : Le blocage des roues d'un véhicule équipé de l'ABS ou le crissement des pneus, ressenti par un client comme un blocage, peuvent être liés à une réaction normale du système et ne doivent pas être considérés systématiquement comme des défauts :

  • Blocage autorisé en dessous de 6 km/h (le système ne déclenche plus de régulation).
  • Freinage avec régulation ABS sur très mauvaise route (crissements importants).

Par contre s'il y a effectivement blocage de roue(s), soulever le véhicule de façon à pouvoir tourner les roues et vérifier :

  • Une possible inversion dans le branchement des capteurs de vitesse.

    Utiliser les paramètres PR001, PR002, PR003 et PR004 en faisant tourner lentement les roues associées et s'assurer de la cohérence des résultats obtenus.

    Si la valeur mesurée est nulle, tourner les autres roues pour confirmer une inversion électrique des capteurs et réparer le câblage.

  • Une possible inversion de la tuyauterie au niveau du groupe hydraulique.

    Utiliser les commandes "Electrovannes roue avant gauche", "Electrovannes roue avant droite", "Electrovannes roue arrière gauche" et "Electrovannes roue arrière droite" en appuyant sur la pédale de frein et vérifier la présence de 10 cycles déblocage/blocage sur la roue concernée (consulter le chapitre "aide"). Si les 10 cycles ne sont pas réalisés sur la roue testée (roue maintenue bloqué), vérifier s'il sont effectués sur une autre roue (confirmation d'une inversion : réparation).

    Si les 10 cycles ne sont pas réalisés sur une roue sans inversion de tuyauteries, remplacer le groupe hydraulique.

Vérifier la tenue en rotation du porte capteur.

Vérifier la qualité de la fixation du capteurs de vitesse de roue ( clipage ).

Vérifier la conformité des cibles : état, nombre de dents = 48 (utilisation de la commande "contrôle dentures cibles").

Si l'incident persiste après ces contrôles, changer le groupe hydraulique.

APRES REPARATION

Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.

CONSIGNES Tirage

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

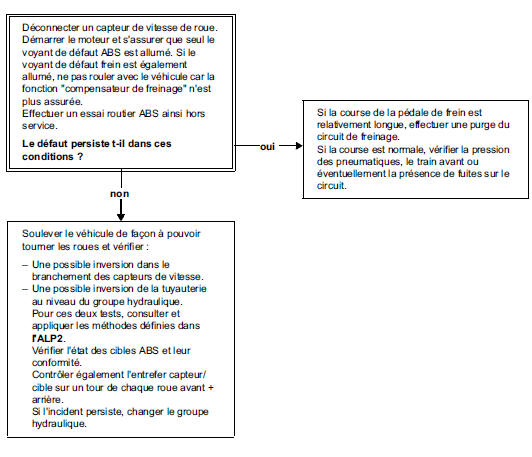

Déconnecter un capteur de vitesse de roue.

Déconnecter un capteur de vitesse de roue.

Démarrer le moteur et s'assurer que seul le voyant de défaut ABS est allumé. Si le voyant de défaut frein est également allumé, ne pas rouler avec le véhicule car la fonction "compensateur de freinage" n'est plus assurée.

Effectuer un essai routier ABS ainsi hors service.

Le défaut persiste t-il dans ces conditions ?

Soulever le véhicule de façon à pouvoir tourner les roues et vérifier :

  • Une possible inversion dans le branchement des capteurs de vitesse.
  • Une possible inversion de la tuyauterie au niveau du groupe hydraulique.

    Pour ces deux tests, consulter et appliquer les méthodes définies dans l'ALP2.

    Vérifier l'état des cibles ABS et leur conformité.

    Contrôler également l'entrefer capteur/ cible sur un tour de chaque roue avant + arrière.

    Si l'incident persiste, changer le groupe hydraulique.

Si la course de la pédale de frein est relativement longue, effectuer une purge du circuit de freinage.

Si la course est normale, vérifier la pression des pneumatiques, le train avant ou éventuellement la présence de fuites sur le circuit.

CONSIGNES Louvoiement

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

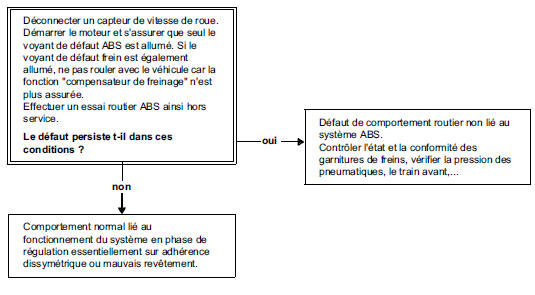

Déconnecter un capteur de vitesse de roue.

Déconnecter un capteur de vitesse de roue.

Démarrer le moteur et s'assurer que seul le voyant de défaut ABS est allumé. Si le voyant de défaut frein est également allumé, ne pas rouler avec le véhicule car la fonction "compensateur de freinage" n'est plus assurée.

Effectuer un essai routier ABS ainsi hors service.

Le défaut persiste t-il dans ces conditions ?

Défaut de comportement routier non lié au système ABS.

Contrôler l'état et la conformité des garnitures de freins, vérifier la pression des pneumatiques, le train avant,...

Comportement normal lié au fonctionnement du système en phase de régulation essentiellement sur adhérence dissymétrique ou mauvais revêtement.

ABS inattendu à basse vitesse et faible effort pédale Fonctionnement ABS inattendu à basse vitesse et faible effort pédale

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Attention la régulation ABS est "sensible" sur de très faible adhérence (glace, carrelage mouillé,...)

Il est possible de ressentir des vibrations à la pédale de frein qui soient liés au réaction du système dans des situations particulières :

  • Franchissement de ralentisseurs.
  • Virage serré avec levée de roue arrière intérieure.

Ce ressenti peut être lié à la simple mise en action de la fonction "compensateur de freinage" lors de la limitation de la pression sur le train arrière.

Si le problème est différent, contrôler les connecteurs des capteurs de vitesse (micro-coupures) ainsi que les entrefers.

ABS inattendu sur mauvaise route Fonctionnement ABS inattendu sur mauvaise route

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Sur mauvaise route il est normal de ressentir des à-coups et des vibrations à la pédale ainsi que des crissements plus importants que sur bon revêtement.

Il en résulte une impression de variation de l'efficacité à considérer comme normale.

ABS inattendu avec utilisation d'équipements Fonctionnement ABS inattendu avec utilisation d'équipements spéciaux (radio téléphone, CB,...)

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Vérifier que l'équipement posant problème lors de son utilisation est homologué.

Vérifier que cet équipement a été correctement installé sans modification du câblage d'origine en particulier de celui de l'ABS (connexions sur masse et +APC / AVC de l'ABS non autorisées).

la course de la pédale de frein suite à une phase Allongement de la course de la pédale de frein suite à une phase de régulation (avec une pédale fuyante lors de l'entrée en régulation)

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Passage d'air des canaux de régulation du groupe hydraulique vers les circuits de freinage.

Effectuer une purge des circuits suivant la procédure préconisée dans le MR ( utilisation de modes commandes de l'outil de diagnostic ).

Après intervention, effectuer un essai routier avec régulation ABS.

Si le défaut persiste, réaliser l'opération précédente encore 1 ou 2 fois.

Si l'effet client est particulièrement prononcé, et que les purges n'apportent pas d'améliorations, remplacer le groupe hydraulique.

CONSIGNES Pédale longue

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Présence d'air dans les circuits de freinage.

Effectuer une purge conventionnelle des circuits en commençant par le frein arrière droit, ensuite arrière gauche, avant gauche puis avant droit. Renouveler l'opération si nécessaire.

frein Vibration de la pédale de frein

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

Réaction normale à la pédale de frein lors d'une phase de régulation ABS ou de limitation de la pression sur le train arrière (fonction "compensateur de freinage").

pompe, de tuyauterie ou du groupe hydraulique Bruyance de pompe, de tuyauterie ou du groupe hydraulique

CONSIGNES

Consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.

  • Vibration du groupe : Contrôler la présence et l'état des silentblocs d'isolement du support de groupe.
  • Vibration de tuyauterie : vérifier que tous les tuyaux sont bien clipsés dans leurs agrafes de fixation et qu'il n'ya pas de contact entre tuyaux ni entre tuyaux et carrosserie.

Pour déterminer d'où vient la bruyance il est possible d'utiliser les commandes de pilotage des électrovannes "Electrovannes roue avant gauche", "Electrovannes roue avant droite", "Electrovannes roue arrière gauche" et "Electrovannes roue arrière droite" en appuyant sur la pédale de frein.
