RTA - Renault Laguna: Tuyaux de liaison
Débrancher la batterie.
Vidanger le circuit de réfrigérant R134a à l'aide de la station de charge (voir chapitre 62 "Généralités").
Pour les motorisations diesel, il sera nécessaire de décrocher le filtre à gazole et dégrafer les conduites de gazole.

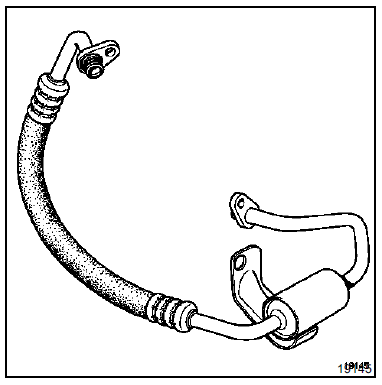

TUYAU HAUTE PRESSION ENTRE COMPRESSEUR ET CONDENSEUR
DEPOSE
Déposer :
- les caches,
- la vis de fixation sur le compresseur,
- la vis de fixation sur le condenseur,
- le tuyau.
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou lors d'un éclatement tuyau (fuite rapide), rajouter 100 ml.

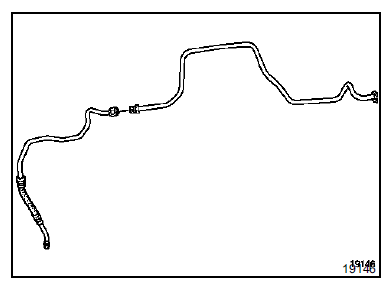

TUYAU HAUTE PRESSION ENTRE CONDENSEUR ET EVAPORATEUR
DEPOSE
Déposer :
- les caches,
- la calandre,
- le pare-choc,
- le phare,
- la vis de fixation sur le condenseur.
Décrocher le bocal de direction assistée.

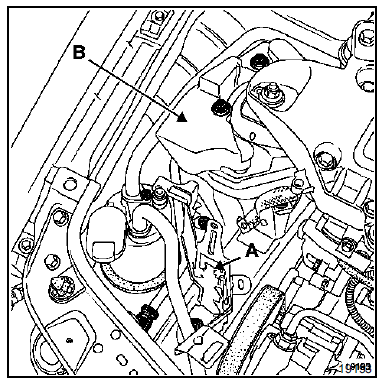

Déposer :
- le support du bocal de direction assistée (A),
- la masse acoustique (B).

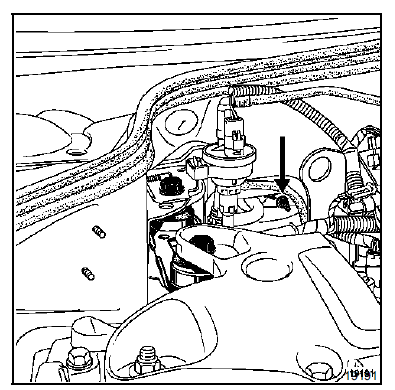

Déposer :
- la biellette de reprise de couple,
- la vis de fixation sur l'évaporateur à la jonction du tablier.
Déposer le tuyau.
Placer des bouchons sur les orifices.
NOTA : Le tuyau peut être séparé en deux par le raccord fileté.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement tuyau (fuite rapide), rajouter 100 ml.

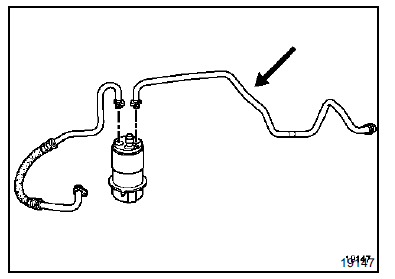

TUYAU BASSE PRESSION ENTRE EVAPORATEUR ET BOUTEILLE DESHYDRATANTE
DEPOSE
Déposer :
- les caches,
- la biellette de reprise de couple,
- la vis de fixation sur l'évaporateur à la jonction du tablier,
- la vis de fixation sur la bouteille déshydratante.
Déposer le tuyau.
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement (fuite rapide), rajouter 100 ml.

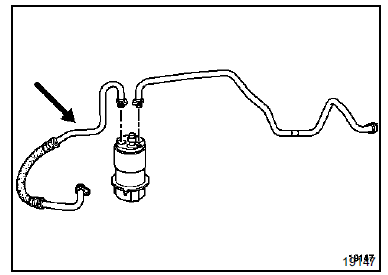

TUYAU BASSE PRESSION ENTRE BOUTEILLE DESHYDRATANTE ET COMPRESSEUR
DEPOSE
Déposer :
- les caches.
Décrocher le bocal de direction assistée.
Déposer :
- la vis de fixation sur la bouteille déshydratante,
- la vis de fixation sur le compresseur.
Déposer le tuyau.
Placer des bouchons sur les orifices.
REPOSE
Procéder en sens inverse de la dépose.
Huiler les joints des tuyaux avec de l'huile préconisée.
Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou, lors d'un éclatement (fuite rapide), rajouter 100 ml.
