Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon.
Il n'y a pas de spécificité méthode pour la pièce concernée, les liaisons étant toutes réalisables type première monte.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

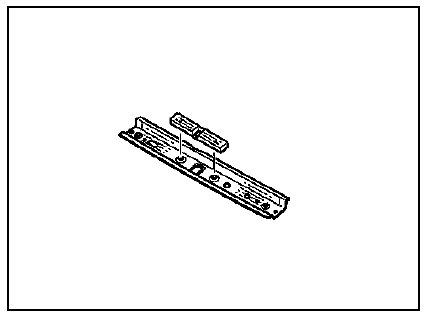

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

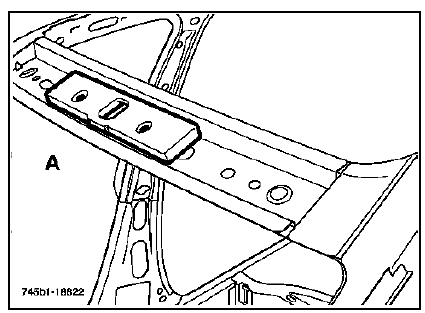

ATTENTION : il sera nécessaire de mettre en place la masse acoustique (A) avant la repose du pavillon.
Accessoires interieurs superieurs
Poignée de virage et porte-lunette
DEPOSE
Outil de dépose (Car. 1597).
A l'aide de l'outil spécifique, déclipser les deux pions
de fixation (A), (ils ressortent d'un centimètre), puis
déposer la pièce en tirant manuellement dessus. ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Particularités
GRILLES DE VITESSES
PK6
Pour passer la marche arrière, soulever la gachette (A)
et manoeuvrer le levier.
JH3/JR5
Pour passer la marche arrière, revenir au point mort et
passer celle-ci comme une autre vitesse.
ATTENTION : il est INTERDIT de démonter la valve
...
