RTA - Renault Laguna: Sonde de température extérieure
La sonde de température extérieure est située dans le rétroviseur extérieur côté conducteur.
DEPOSE

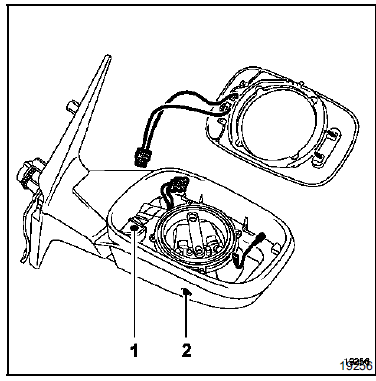

Dégrafer la glace réfléchissante du rétroviseur.
Déposer la vis de fixation de la demi-coquille (1).
Déclipser la sonde (2) et couper les fils.
REPOSE
Raccorder les deux fils de la sonde de température à l'aide de manchons thermo-rétractables.
NOTA : la résistance de la sonde de température extérieure doit être de 2500 ohms à 20˚C environ.
