RTA - Renault Laguna: Pare-brise électrique dégivrant
DESCRIPTION

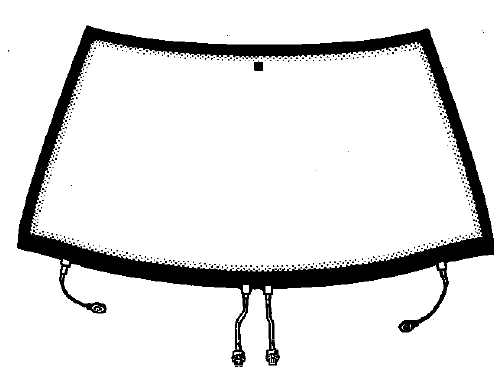

Ce système permet le dégivrage électrique du pare-brise grâce à un réseau dégivrant constitué par une sérigraphie appliquée sur la face intérieure de la vitre.
La mise en fonctionnement ou l'arrêt du dégivrage est effectuée par le tableau de commande.
Le fonctionnement du système de dégivrage est autorisé moteur tournant et temporisé.
