RTA - Renault Laguna: Rhéostat d'éclairge
RHEOSTAT D'ECLAIRAGE
Pour déposer le rhéostat, déposer la platine support de rhéostat puis débrancher les connecteurs (selon équipement).

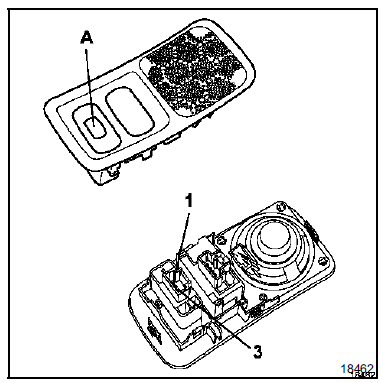

Déclipser le rhéostat (A) de la platine support.

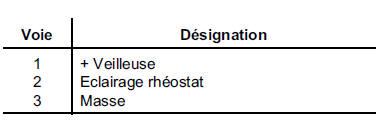

BRANCHEMENT
ATTENTION : Deux rhéostats d'éclairage peuvent équiper le véhicule en fonction de son équipement :
- rhéostat "haut de gamme" pour climatisation régulée,
- rhéostat "bas de gamme" pour climatisation manuelle.
Il est possible de contrôler le rhéostat d'éclairage à l'ohmmètre :
- éclairage bouton (voies 1 et 3) ≈ 70 ohms
- molette de réglage (voies 2 et 3) = de 0 à 1000 ohms (haut de gamme)
- molette de réglage (voies 2 et 3) = de 0 à 33 ohms (bas de gamme)
