Manuel du conducteur
POUR LE REMORQUAGE SE REFERER A LA LOI EN VIGUEUR DANS CHAQUE PAYS.
NE JAMAIS PRENDRE LES TUBES DE TRANSMISSION COMME POINT D'ATTACHE.
Les points de remorquage peuvent être utilisés uniquement pour le remorquage sur route. Ils ne peuvent servir en aucun cas pour sortir le véhicule d'un fossé ou pour soulever directement ou indirectement le véhicule.

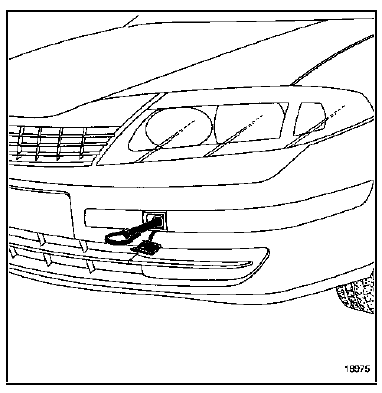

AVANT

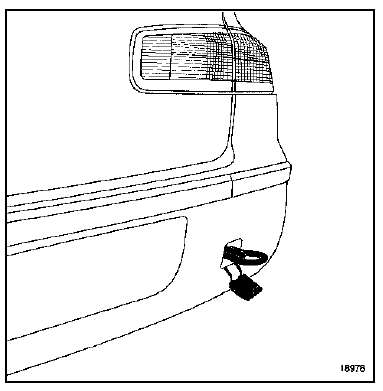

ARRIERE

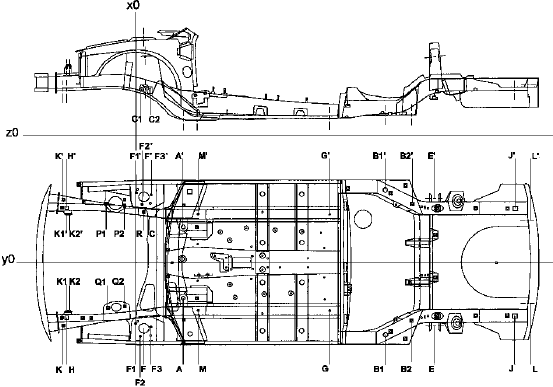

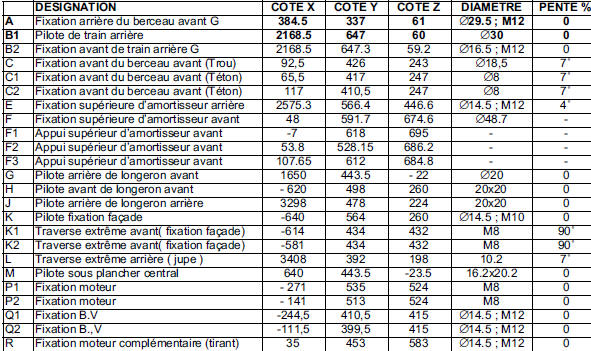

Designation

A et b = référentiel de mise en assiette

Moyens de levage
Désignation des pièces (éclaté)Catalyseur
Moteur L7X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer le carénage sous moteur.
Placer un vérin d'organe sous la ligne d'échappement
de façon à supporter ...
Barre stabilisatrice
ATTENTION : la dépose des vis de berceau
implique impérativement leur remplacement et leur
serrage au couple.
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
la protection sous moteur,
les fixa ...
Mécanisme d'essuyage de lunette ouvrante
METHODE DE MONTAGE DU MECANISME D'ESSUYAGE SUR LA LUNETTE OUVRANTE
(A) mécanisme d'essuyage mobile
(B) gabarit de montage (outil Elé. 1580)
(C) platine moteur
PRINCIPE DE MONTAGE
Après avoir monté :
la lunette ouvrante puis réglé les jeux ...
