Manuel du conducteur
Du fait de la nécessité de démonter des organes (la batterie, son support), nous vous conseillons de faire remplacer vos lampes par un représentant de la marque.

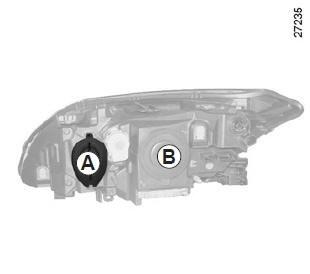

Feux de croisement à lampes au xénon B
Type de lampe : D1S.
Du fait du danger de manipuler un dispositif sous haute tension, le remplacement de ce type de lampe doit être réalisé par un Représentant de la marque. |
Feu de jour

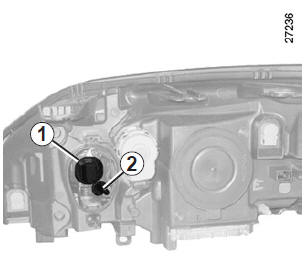

Déposez le cache A puis tournez le porte-lampe 1 vers la gauche.
Type de lampe : W21/5W.
Feu de position avant
Déposez le cache A puis tirez le portelampe 2.
Type de lampe : W5W.
Feu indicateur de direction
Consultez un Représentant de la marque.
Nettoyage des projecteurs
Les projecteurs étant équipés de " glace " plastique, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d'eau savonneuse, puis rincez avec un chiffon doux ou un coton humide.
Terminez en essuyant délicatement avec un chiffon sec doux.
L'emploi de produits à base d'alcool est à proscrire.
Lors des interventions à
proximité du moteur, celuici
peut être chaud. De plus,
le motoventaliteur peut se
mettre en route à tout instant. Risque de blessures. Le montage de ce dispositif nécessitant une technologie spécifique, il est interdit de monter un projecteur équipé de lampes au Xénon sur une version non conçue pour recevoir ce dispositif. |
