Notice d'utilisation - Renault Laguna III: Poste de conduite

Poste de conduite direction à gauche

 Poste de conduite direction à gauche
 Poste de conduite direction à gauche

La présence des équipements décrits ci-après DÉ PEND DE LA VERSIO N DU VÉHI CULE ET DU PAYS.

  1. Aérateur latéral.
  2. Frise de désembuage de vitre latérale.
  3. Manette de :
  • feux indicateurs de direction,
  • éclairage extérieur,
  • feux de brouillard avant,
  • feu de brouillard arrière.
  1. Tableau de bord.
  2. Emplacement airbag conducteur, avertisseur sonore.

6.

  • Manette d'essuie-vitre/lave-vitre du pare-brise et de la lunette arrière.
  •  Commande de défilement des informations de l'ordinateur de bord et du menu de personnalisation des réglages du véhicule.
  1. Aérateurs centraux.
  2. Commandes de climatisation.

9.

  • Affichage de l'heure, de la température, des informations radio, du système de navigation...
  • Témoin de non-port de la ceinture de sécurité conducteur et passager avant et témoin de désactivation de l'airbag passager
  1. Emplacement airbag passager.
  2. Frise de désembuage de vitre latérale.
  3. Aérateur latéral.
  4. Boîte à gants.
  5. Contacteur de condamnation/décondamnation électrique des ouvrants.
  6. Emplacement pour radio, système de navigation...
  7. Levier de vitesses.
  8. Commande du frein de parking assisté ou frein de parking manuel.
  9. Commande générale du régulateur/ limiteur de vitesse.
  10. Commande de certains équipements multimédia.
  11. Commande des feux de détresse.
  12. Bouton de démarrage/arrêt du moteur et lecteur de carte RENAULT.
  13. Commande de réglage en hauteur et en profondeur du volant.
  14. Commandes du régulateur/limiteur de vitesse
  15. Commande de déverrouillage du capot moteur.
  16. Commandes de :
  • réglage électrique de la hauteur des feux avant,
  • rhéostat d'éclairage des appareils de contrôle,
  • activation/désactivation du système antipatinage.

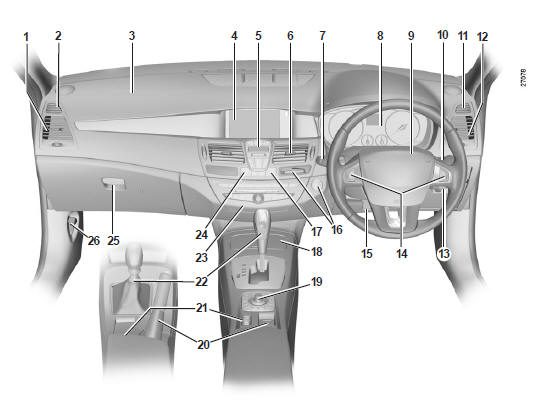

Poste de conduite direction à droite


Poste de conduite direction à droite

La présence des équipements décrits ci-après DÉ PEND DE LA VERSIO N DU VÉHI CULE ET DU PAYS.

  1. Aérateur latéral.
  2. Frise de désembuage de vitre latérale.
  3. Emplacement airbag passager.

4.

  • Affichage, suivant véhicule, de l'heure, la température, des informations radio, du système de navigation...
  • Témoin de non-port de la ceinture de sécurité conducteur et passager et témoin de désactivation de l'airbag passager.
  1. Commande de climatisation.
  2. Aérateurs centraux.
  3. Manette de :
  • feux indicateurs de direction,
  • éclairage extérieur,
  • feux de brouillard avant,
  • feu de brouillard arrière.
  1. Tableau de bord.
  2. Emplacement airbag conducteur, avertisseur sonore.

10.

  • Manette d'essuie-vitre/lave-vitre du pare-brise et de la lunette arrière,
  • Commande de défilement des informations de l'ordinateur de bord et du menu de personnalisation des réglages du véhicule.
  1. Frise de désembuage de vitre latérale.
  2. Aérateur latéral.
  3. Commandes de :
  • réglage électrique de la hauteur des feux avant ;
  • rhéostat d'éclairage des appareils de contrôle ;
  • activation/désactivation du système antipatinage.
  1. Commandes du régulateur/limiteur de vitesse
  2. Commande de réglage en hauteur et en profondeur du volant.
  3. Commande de démarrage ou arrêt du moteur et lecteur de carte RENAULT.
  4. Commandes de condamnation/décondamnation électrique des ouvrants.
  5. Commande de certains équipements multimédia.
  6. Commande du frein de parking assisté ou frein de parking manuel.
  7. Commande générale du régulateur/ limiteur de vitesse.
  8. Levier de vitesses.
  9. Emplacement pour radio, système de navigation...
  10. Contacteur de feux de détresse.
  11. Boîte à gants.
  12. Commande de déverrouillage du capot moteur.
    Sécurité enfants :désactivation, activation de l'airbag passager avant
    Désactivation de l'airbag passager avant (pour les véhicules qui en sont équipés) Pour pouvoir installer un siège enfant sur le siège passager ...

    Volant de direction|Direction assistée
    Réglage en hauteur et en profondeur Réglage en hauteur et en profondeur Tirez le levier 1 et positionnez le volant dans la position désirée. Ensuite, poussez le ...
