RTA - Renault Laguna: Pare-brise
OUTIL NECESSAIRE POUR LA DEPOSE
- protecteur de planche de bord : (Car. 1583)
- outil de maintien (pour la découpe du cordon de colle) : (77.11.170.542)
DEPOSE :
Après avoir déposé :
- les bras d'essuie vitre (Elé. 1552)
- les deux demi grille d'auvent (chapitre 55 F),
déposer :

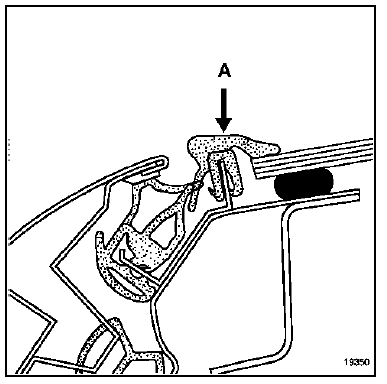

- les enjoliveurs de montant (A),

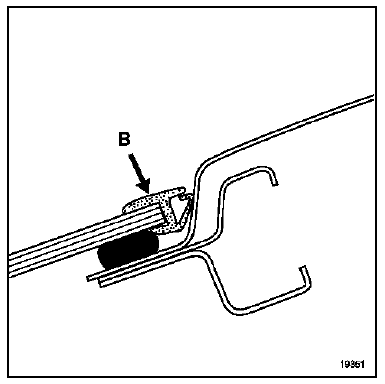

- l'enjoliveur supérieur (B),

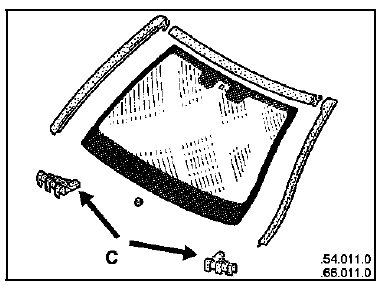

- les cales de maintien (C).
Déposer :

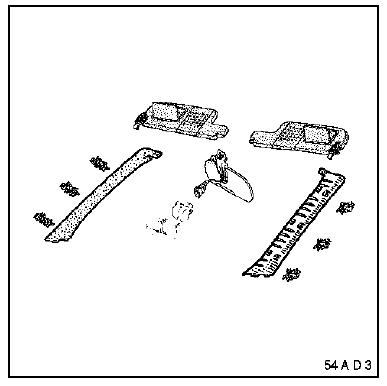

- les pare-soleil et leur support,
- les garnitures de montant de pare-brise,
- le rétroviseur intérieur, débrancher les connecteurs
Avec du ruban de masquage protéger l'entourage de vitre.

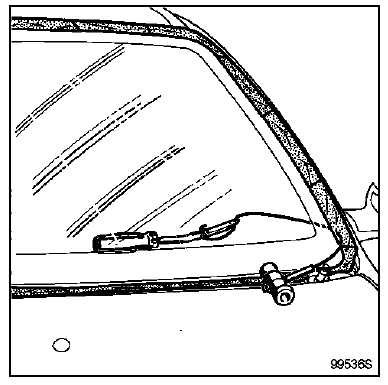

Mettre en place le protecteur de planche de bord puis découper le cordon de colle.
REPOSE
Pour la préparation et le collage, se reporter à la note technique (560 A).

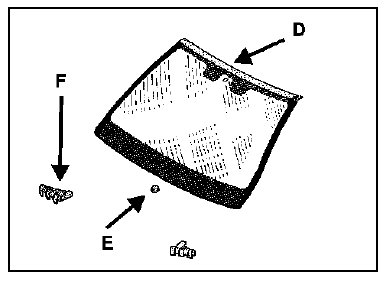

Chausser l'enjoliveur supérieur de vitre (D).
Coller la butée adhésive (E) (en partie centrale.
inférieure de la baie sur le parcours d'encollage).
Mettre en place les cales de maintien (F).

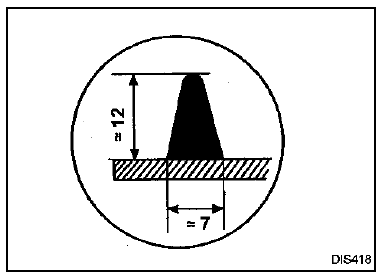

Respecter la taille du cordon de colle.
Coller la vitre (deux opérateurs).
Repartir les jeux latéraux.
Vitrage
...
Vitre de porte avant
DEPOSE
Après avoir déposé la garniture intérieure,
(chapitre 72.A),
déposer :
le lécheur intérieur de vitre (A),
les deux agrafes de f ...
