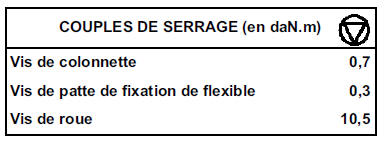

DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Déposer les roues avant.
Mettre en place un presse pédale pour éviter l'écoulement du liquide de frein.
Déposer :
Contrôler l'état du flexible de frein et le remplacer si nécessaire. Dans le cas d'un remplacement d'étrier, le flexible de frein doit être changé systématiquement.
REPOSE
Repousser le piston à l'aide de l'outil Fre. 823 jusqu'à ce qu'il soit au fond de son alésage.
Procéder en sens inverse de la dépose.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
Effectuer une purge partielle du circuit de freinage, si le réservoir de compensation ne s'est pas vidé complètement au cours de l'opération, sinon effectuer une purge complète (voir méthode purge).
REPARATION
Toute rayure dans l'alésage de l'étrier entraîne systématiquement le remplacement de l'étrier complet.
Enlever le caoutchouc cache-poussière.

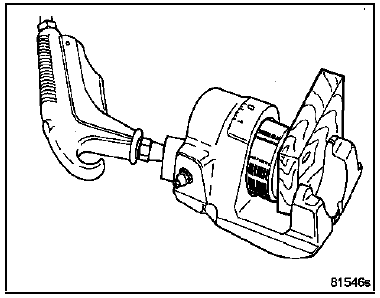

Sortir le piston à l'air comprimé en ayant soin d'interposer une cale de bois entre l'étrier et le piston pour éviter la détérioration de ce dernier, toute trace de choc sur la jupe le rend inutilisable.

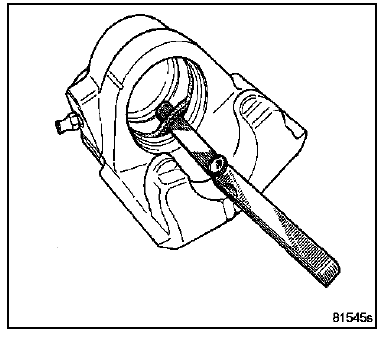

Avec une lame souple à bord rond (type jauge d'épaisseur), sortir le joint à section rectangulaire de la gorge de l'étrier.
Schéma
Moteurs K4M-F4P
Boite de vitesses manuelle
Moteur
Radiateur
Bocal "chaud" avec dégazage après thermostat
Aérotherme
Support thermostat
Ajutage 3 mm
Ajutage 8,5 mm
Pompe à eau
Thermostat
Purgeur
La valeur de tarage de la soup ...
Manette d'essuyage
BRANCHEMENT (le plus complet)
NOTA : Il est possible de contrôler, à l'ohmmètre, les commandes
d'essuievitre
et de lave-vitre avant et arrière.
...
Sonde de température habitacle
La sonde habitacle a pour but d'informer de la
température intérieure du véhicule.
C'est une thermistance à coefficient de température
négative (CTN).
SITUATION
La sonde se situe dans le plafonnier.
DEPOSE
Déposer :
le couvercle d ...
