Particularités
DEPOSE
Avant de débrancher la batterie, insérer la carte Renault dans le lecteur jusqu'à la mise du contact.
Sortir le badge jusqu'à la position "accessoires", le verrou électrique est maintenant déverrouillé.
Débrancher la batterie en commençant par la borne négative.

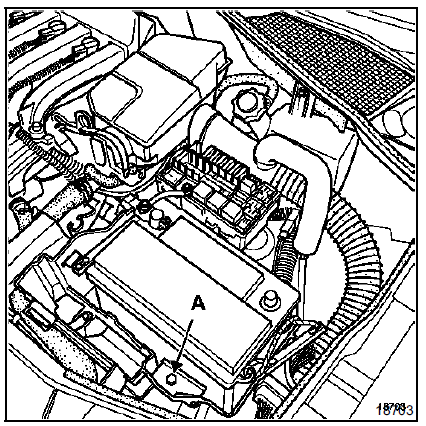

Pour déposer la batterie, déposer les caches style et dévisser la fixation (A).
NOTA : le verrouillage du boîtier électronique d'airbag permet également le déverrouillage du verrou électrique de colonne de direction.
REPOSE
Lors de la repose de la batterie ou à chaque fois que celle-ci est débranchée, il peut être nécessaire d'effectuer un certain nombre d'apprentissages simples, sans outil de diagnostic nécessaire, pour que le véhicule fonctionne correctement :
A - CONTROLE
Il convient de vérifier et de s'assurer de :
Il est indispensable de :
Batteries munies de rampes de bouchons démontables :
NOTA : certaines batteries ont des bacs translucides, ce qui permet de voir le niveau de l'électrolyte.
Ne jamais rajouter de l'électrolyte, de l'acide ou d'autres produits.
PRECAUTIONS
Il est utile de rappeler qu'une batterie :
1) DANGER = ACIDE
La solution d'acide sulfurique est un produit très agressif, toxique et corrosif. Il attaque la peau, les vêtements, le béton et corrode la plupart des métaux.
Aussi, il est très important, quand on manipule une batterie, de prendre les précautions suivantes :
En cas de projection d'acide, rincer abondamment à l'eau toutes les parties souillées. Si les yeux ont été atteints, consulter un médecin.
2) DANGER = RISQUE D'EXPLOSION
Lorsqu'une batterie est en charge (soit dans le véhicule, soit à l'extérieur), il se forme de l'oxygène et de l'hydrogène. La formation de gaz est maximale lorsque la batterie est complètement chargée, et la quantité de gaz produite est proportionnelle à l'intensité du courant de charge.
L'oxygène et l'hydrogène s'associent dans les espaces libres, à la surface des plaques, et forment un mélange détonant. Ce mélange est très explosif.
Les personnes se trouvant à proximité sont mises en danger (éclats projetés, éclaboussures d'acide). Les éclaboussures d'acide sont dangereuses pour les yeux, le visage et les mains. Elles attaquent aussi les habits.
La mise en garde contre le danger d'explosion, que peut représenter la batterie traitée avec négligence, doit donc être prise très au sérieux. Eviter tout risque d'étincelle.
Interprétation des défauts
Tension
d'alimentation calculateur
1.DEF : Trop de micro-coupures
2.DEF : Tension hors tolérance
CONSIGNES
Particularités : Utiliser l'adaptateur B53 pour intervenir au
niveau du connecteur du
calculateur.
1.DEF - 2.DEF
CONSIGNES
Rien à signaler.
...
