RTA - Renault Laguna: Eclaireur de bas de planche de bord
Les véhicule possèdent des lampes d'éclaireurs de bas de planche de bord et d'éclaireurs sous les sièges avant couplés au plafonnier. Il sont situés :
- sous le vide-poches (côté passager),

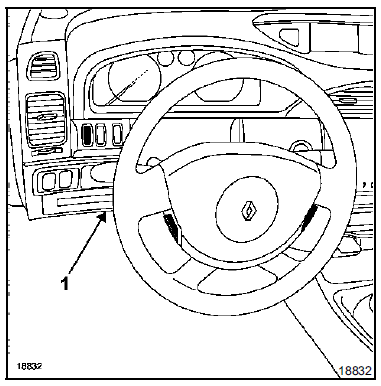

- sous le volant (1),

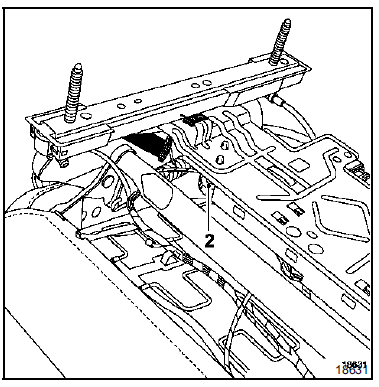

- sous les sièges avant (2) (selon version).
Ces lampes sont pilotées par l'Unité Centrale Habitacle :
- au déverrouillage des portes par la télécommande ou la fonction main-libre,
- à l'ouverture d'une porte,
- lorsque la carte Renault sort du lecteur.
