RTA - Renault Laguna: Cloison de chauffage complète
Le remplacement de cette pièce est une opération complémentaire au remplacement du demi-bloc avant pour une collision latérale avant.
Cette opération ne peut s'effectuer partiellement.
Les informations concernant les pièces complémentaires et les liaisons spécifiques à la pièce sont déjà traitées dans leurs chapitres respectifs (voir sommaire).

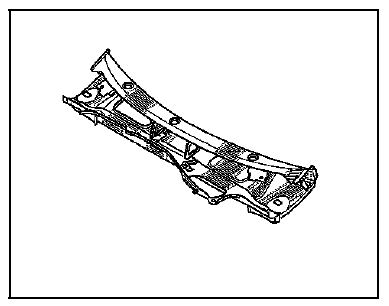

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Traverse inférieure de baie supérieure
Traverse inférieure de baie inférieure
Cloison de chauffage
Traverse inférieure de cloison
Pontet support essuie vitre
Pontet support essuie vitre
Renforts acoustiques
Goujon soudé
Ecrous sertis
Support de fixation biellette moteur
Le remplacement de cette pièce est une opération liée
au remplacement d'un demi-bloc avant droit pour une
collision avant, celui-ci n'étant pas livré avec le suppo ...
D'autres materiaux:
Lecteur de carte RENAULT
Le lecteur de carte RENAULT contient deux
contacteurs pour le fonctionnement du véhicule :
un contacteur situé à mi-course pour l'alimentation
des accessoires (+ SERVITUDE),
un contacteur lorsque la carte est en butée dans le
fond du lecteur (+ APRES CONTACT).
...
Suspension moteur
Suspension pendulaire
MOTEURS K4M-F4P
COUPLES DE SERRAGE (daN.m)
Moteur F9Q
COUPLES DE SERRAGE (daN.m)
* Sens du serrage: serrer les vis (1) puis (2) et (3)
Moteur L7X
COUPLES DE SERRAGE (daN.m)
* Sens du serrage: serrer les vis (1) puis ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
