Le remplacement de cette pièce est lié au panneau d'aile arrière pour un collision latérale arrière.
COMPOSITION DE LA PIECE
Pièce livrée seule (préapprêtée)

DEPOSE

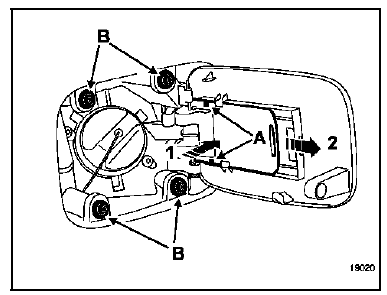

Exercer une pression avec les doigts pour désengager les deux clips (A) (flèche 1).
Tirer la trappe vers l'extérieur (flèche 2).
NOTA : lors de la repose, il est possible d'avoir du réglage par les vis (B) pour assurer des jeux d'aspects réguliers par rapport au panneau d'aile.
Panneau de porte arrièrePassage de roue intérieur
Le remplacement de cette pièce est une opération
complémentaire au remplacement du passage de roue
extérieur et du renfort inférieur de custode pour une
collision latérale arrière.
Cette opération s'effectue suivant deux possibilité ...
Commande externe des vitesses
DP0
DEPOSE DES CABLES DE PASSAGE ET DE
SELECTION DES VITESSES
DEPOSE
Sous le véhicule :
Débrancher la sonde à oxygène (A).
Déposer :
la ligne d'échappement (voir chapitre 19),
les deux vis de fixation de l'écran thermique,
l'écr ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
