RTA - Renault Laguna: Ceinture de sécurité de siège arrière
DEPOSE

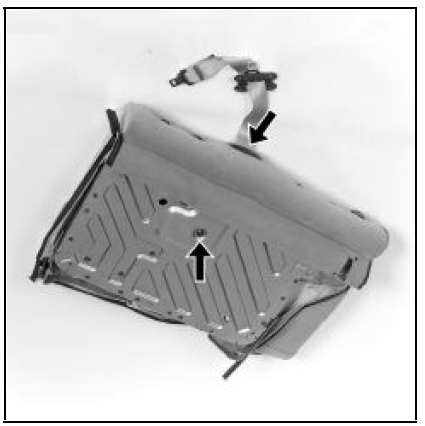

Déposer le dossier de siège (chapitre 76 A).
Ouvrir la fermeture à glissière.

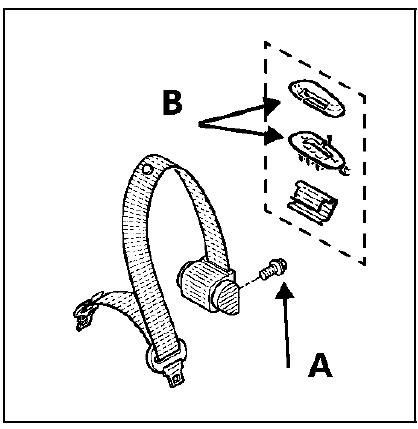

Déposer :

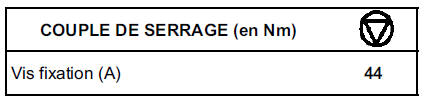

- la vis de fixation de ceinture (A) (étoile T 50),
- les deux enjoliveurs (B).
Dégager la ceinture du guide supérieur, par la fente prévue à cet effet.
Passer entre l'armature et la mousse pour dégager la ceinture complète.
