RTA - Renault Laguna: Tension courroie accessoires

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • le pare-boue avant droit ainsi que la protection latérale
  • le support bocal de direction assistée.

Faire pivoter le galet tendeur automatique de la courroie dans le sens indiqué ci-dessous à l'aide d'une clé de 16 mm.

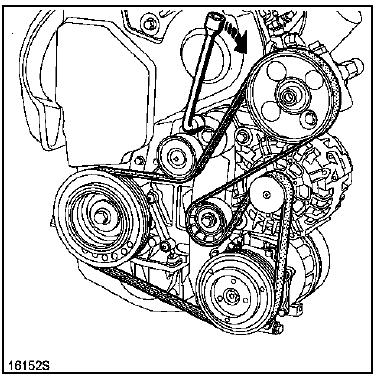

Moteur F9Q


Moteur F9Q

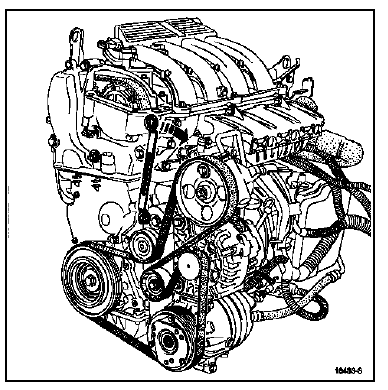

Moteur F4P

 Moteur F4P
 Moteur F4P

Moteur K4M

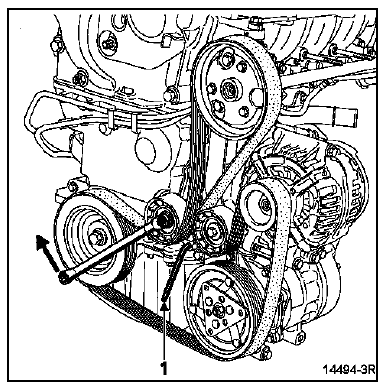

Faire pivoter le tendeur automatique de la courroie dans le sens indiqué ci-dessous à l'aide d'une clé polygonale contre coudée de 13 mm. Brider le galet tendeur à l'aide d'une clé six pans (1) de 6 mm.


Moteur K4M

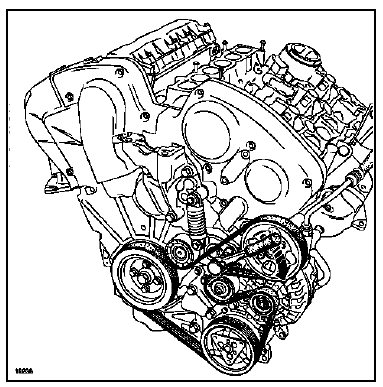

Moteur L7X

Faire pivoter le galet tendeur automatique à l'aide d'un carré de 9,53 mm.


Moteur L7X

Déposer la courroie accessoires.

REPOSE

NOTA : ne pas remonter une courroie déposée, la remplacer

Reposer en sens inverse de la dépose
