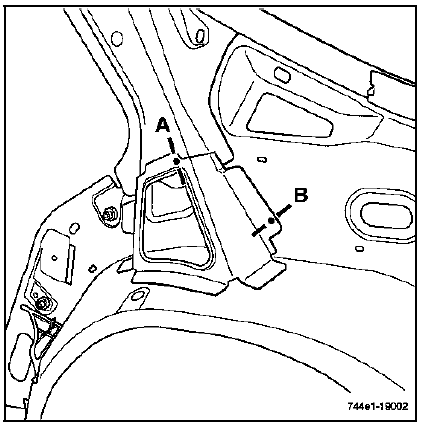

RTA - Renault Laguna: Renfort inférieur de custode
Le remplacement de cette pièce est une opération liée au remplacement ou au redressage du passage de roue extérieur pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

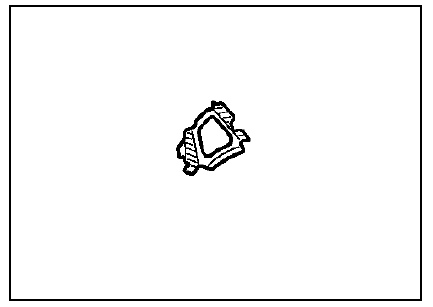

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule :

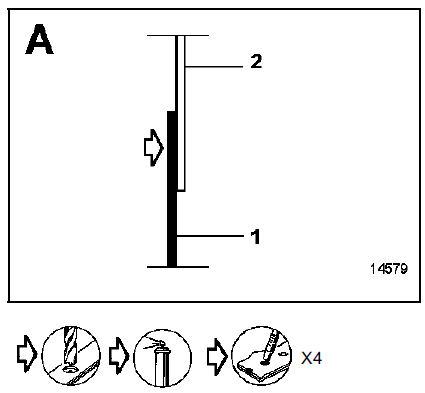

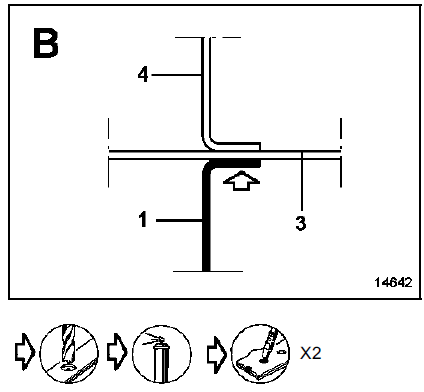

PIECES CONCERNEES (épaisseur en mm) :
Renfort inférieur de custode - 1.2
Renfort de custode - 1.2
Passage de roue extérieur - 0.8
Passage de roue intérieur - 1.5
