Déposer les deux roues arrière.
Déclipser les câbles de frein à main du train arrière.

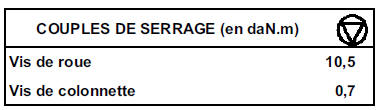

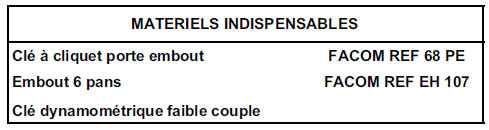

DEPOSE
Déposer :

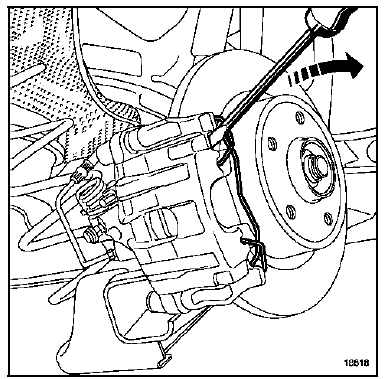

Suspendre l'étrier et déposer les plaquettes.
REPOSE

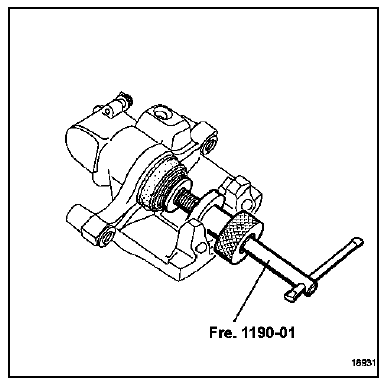

Repousser à fond le piston en le vissant à l'aide de l'outil Fre. 1190-01.

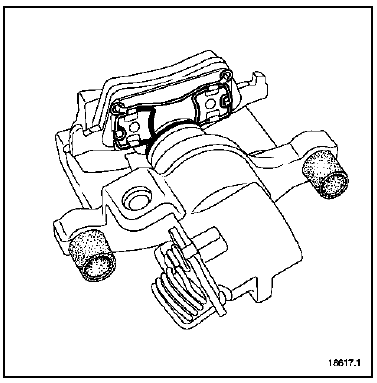

Mettre en place les garnitures neuves en commençant par l'intérieur.
ATTENTION : la garniture intérieure est munie d'un ressort de maintien, il est impératif d'engager celui-ci dans le piston de l'étrier.
Remonter l'étrier sur son flasque en commençant par la vis inférieure de colonnette.
Reposer les deux bouchons des colonnettes.

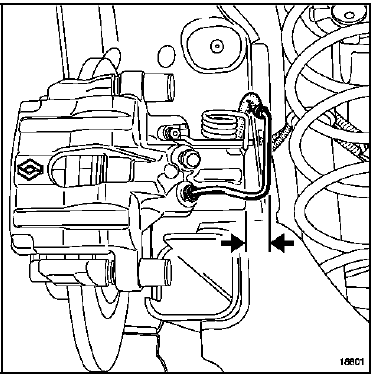

Respecter une distance de 20 mm entre le coude du tuyau et l'étrier arrière.
Repose du ressort :
Clipser les câbles de frein à main.
Reposer les roues.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
Désignation des pièces (éclaté)
Structure inferieure
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extr& ...
Versions berline et break
Troisième feu stop 19
Consultez un Représentant de la
marque.
Les lampes sont sous pression
et peuvent éclater lors
du remplacement.
Risque de blessures.
Éclaireurs plaque d'immatriculation 20
Déclippez l'éclaireur 20 en pr ...
Pompe haute pression
IL EST INTERDIT DE DEMONTER L'INTERIEUR DE LA POMPE
Pour pompe d'injection CP3
Pour pompe d'injection CP1
ATTENTION : Avant toute intervention, brancher
l'outil de diagnostic après-vente, entrer en dialogue
avec le calculateur d'injection et vérifier que la ...
