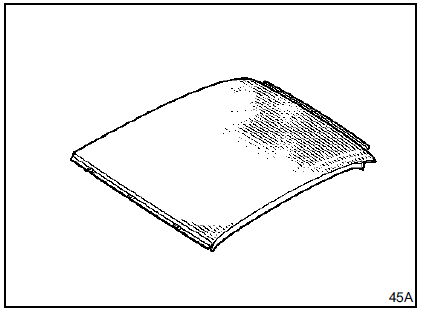

RTA - Renault Laguna: Pavillon

Le remplacement de cette pièce est une opération de base.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

RAPPEL : tous les points de soudures électriques par résistance sont accessibles et donc réalisables en réparation, ils ne seront donc pas précisés dans la méthode.

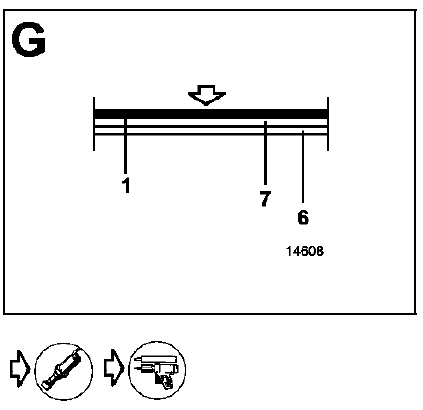

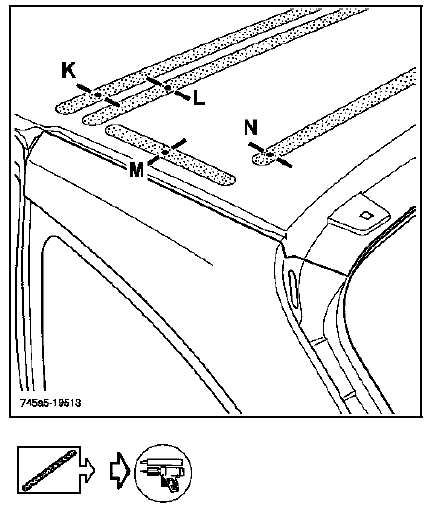

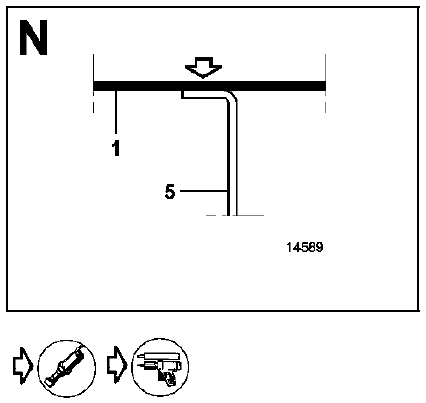

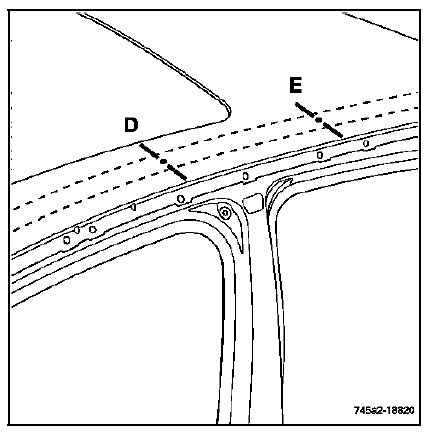

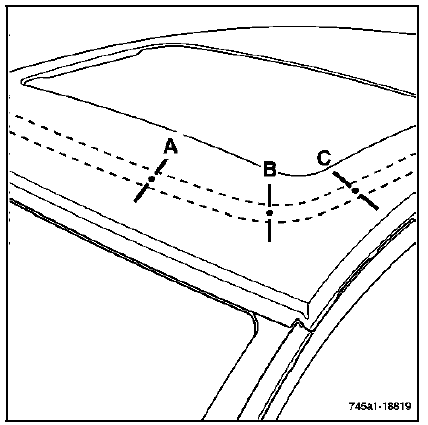

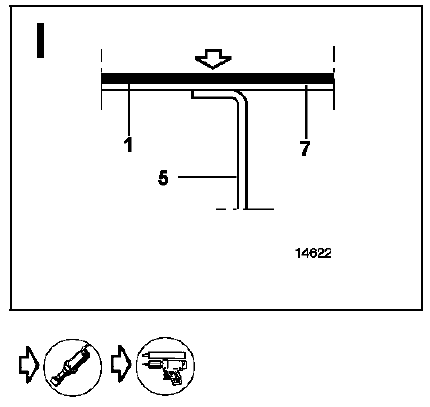

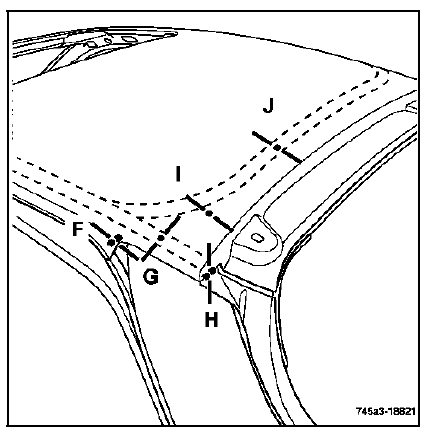

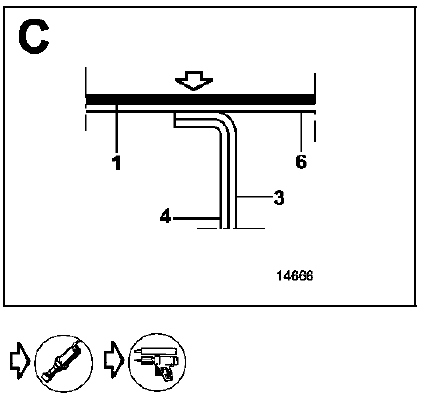

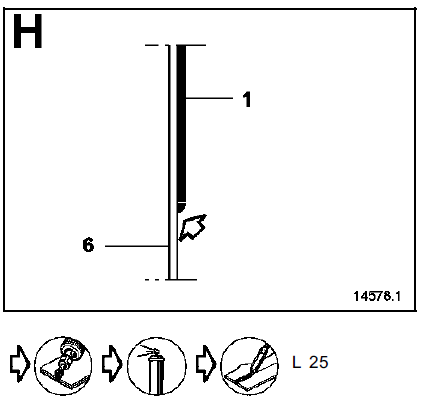

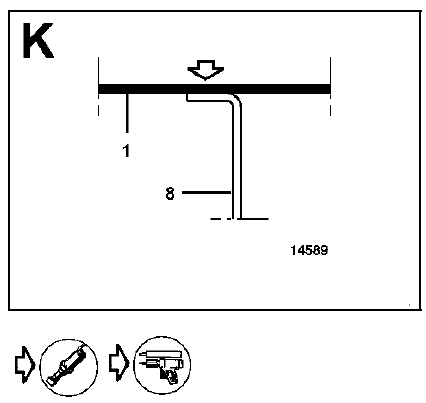

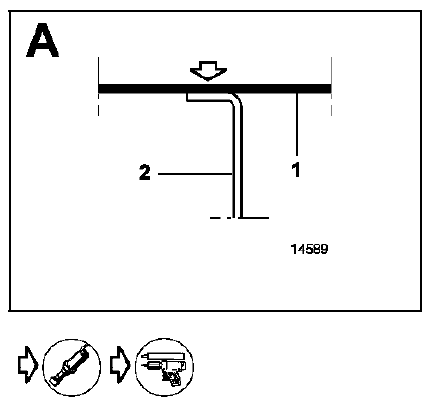

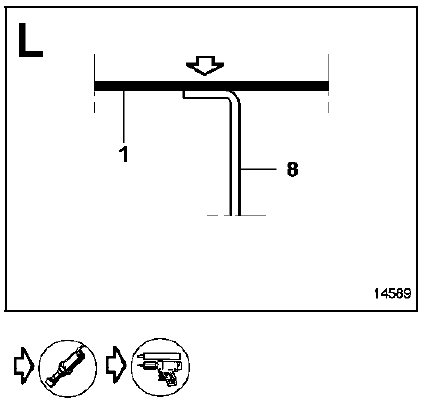

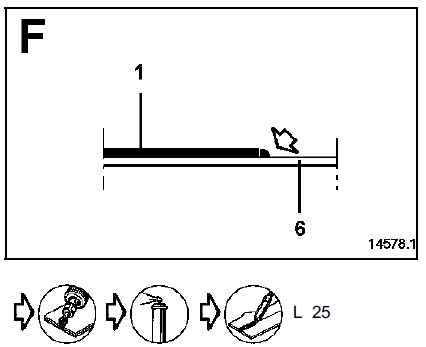

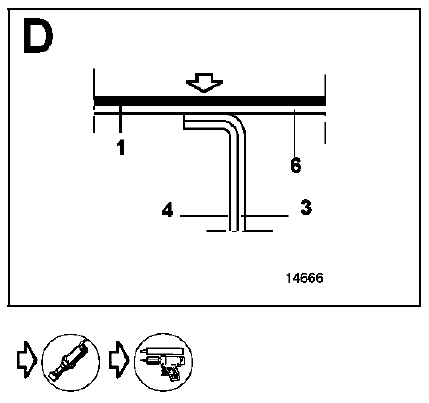

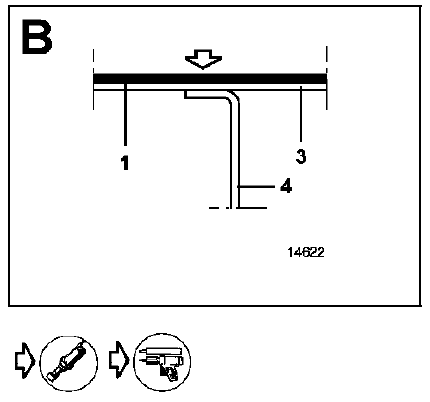

Vous trouverez uniquement les zones d'encollage du pavillon, Il sera nécessaire d'utiliser une colle de calage type MJPro (référence : 77 11 172 676) pour l'opération.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

  • insonorisant,
  • renforts fixation barre de toit (Break),
  • renfort de fixation central (Break).

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

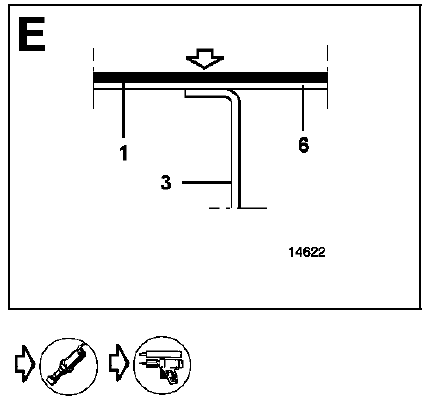

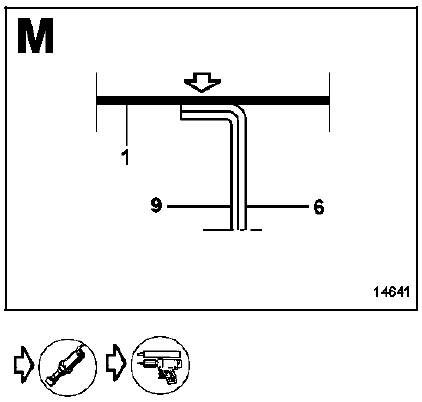

  1. Pavillon - 0.8
  2. Traverse avant de pavillon - 1
  3. Renfort de pied milieu - 1.8
  4. Doublure de montant de baie - 1.5
  5. Traverse arrière de pavillon - 1
  6. Côté de caisse - 1
  7. Renfort supérieur de custode - 1.2
  8. Traverse centrale - 0.7
  9. Doublure de custode - 0.7

Traverse avant de pavillon

    Dessus de caisse
    ...

    Traverse avant de pavillon
    Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon. Il n'y a pas de spécificité méthode pour la pièce con ...
