RTA - Renault Laguna: Collecteur d'échappement avant

RTA - Renault Laguna / Moteur et périphériques / Melange carbure / Collecteur d'échappement avant

Moteur L7X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • le carénage sous moteur,
  • le cache moteur.

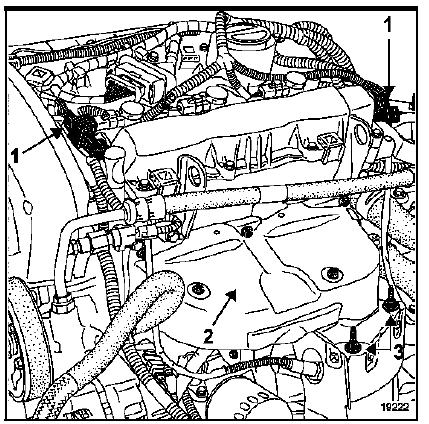

Débrancher et dégrafer les connecteurs (1) de sondes à oxygène.

Déposer :

  • l'écran thermique (2) du collecteur,
  • les écrous (3) de bride d'échappement sur le collecteur.

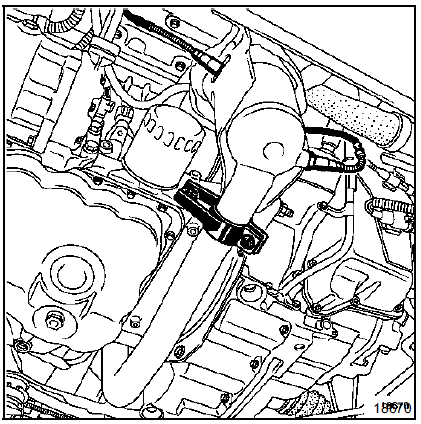

Desserrer les quatre écrous de la bride catalyseur /

Desserrer les quatre écrous de la bride catalyseur / précatalyseur au maximum en passant à travers le berceau à l'aide de plusieurs rallonges.

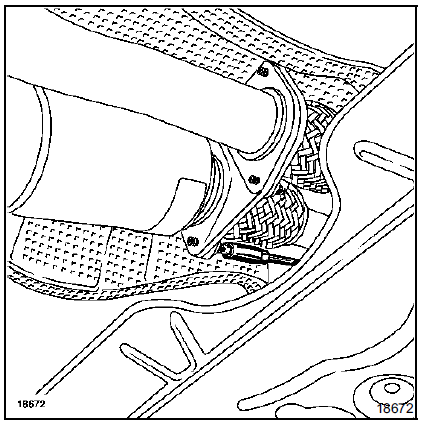

Déposer la vis de béquille du pré catalyseur

Déposer la vis de béquille du pré catalyseur

Ecarter le pré catalyseur de façon à pouvoir accéder

Ecarter le pré catalyseur de façon à pouvoir accéder au collecteur.

Déposer :

  • l'écran thermique inférieur de collecteur (4),
  • l'écran thermique du démarreur (5),
  • le collecteur.

REPOSE

REPOSE

Remplacer les joints par des joints neufs.

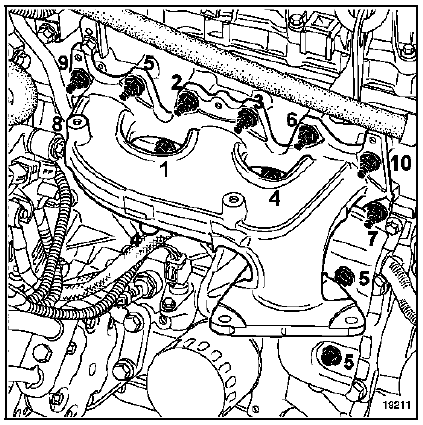

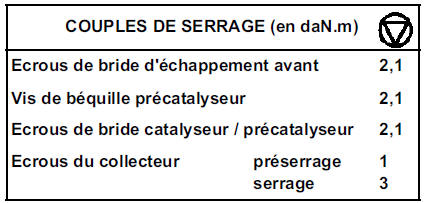

Procéder à la repose en sens inverse de la dépose en respectant les couples de serrage et l'ordre de serrage du collecteur.
