RTA - Renault Laguna: Collecteur d'échappement arrière
Moteur L7X
DEPOSE
La dépose du collecteur d'échappement de banc arrière nécessite la dépose du précatalyseur de banc arrière (voir chapitre 19 Echappement "Précatalyseur banc arrière").
Déposer :
- les écrous de fixation du collecteur,
- le collecteur.
REPOSE
Remplacer les joints par des joints neufs.

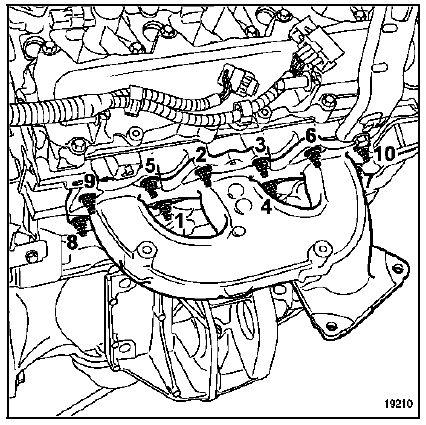

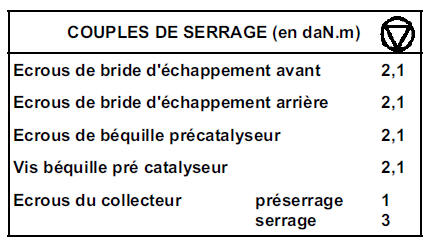

Procéder à la repose en sens inverse de la dépose en respectant les couples de serrage et l'ordre de serrage du collecteur.
Collecteur d'échappement avant
Moteur L7X
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
le carénage sous moteur,
le cache moteur.
D& ...
Collecteurs
Moteur F9Q
DEPOSE
REMARQUE : la dépose des collecteurs impose la
dépose du turbocompresseur (voir chapitre 12
"Suralimentation"). Les deux collecteurs ne peuvent
pas &ec ...
