Manuel du conducteur
Banc de réparation

Fiche celette

Fiche Blackhawk
Blackhawk
Blackhawk
Pièces fournisseur

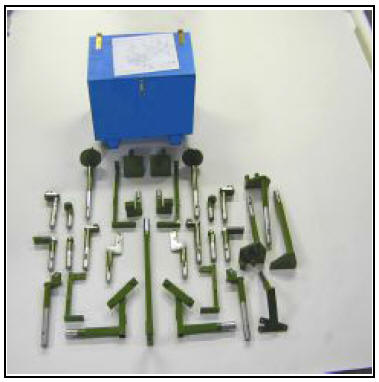

Têtes spécifiques pour Système MS
Commander à : BLACKHAWK
centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG
Référence fournisseur : REN 88 700
Complémentaire au montage de base REN
Celette
Celette
Pièces fournisseur

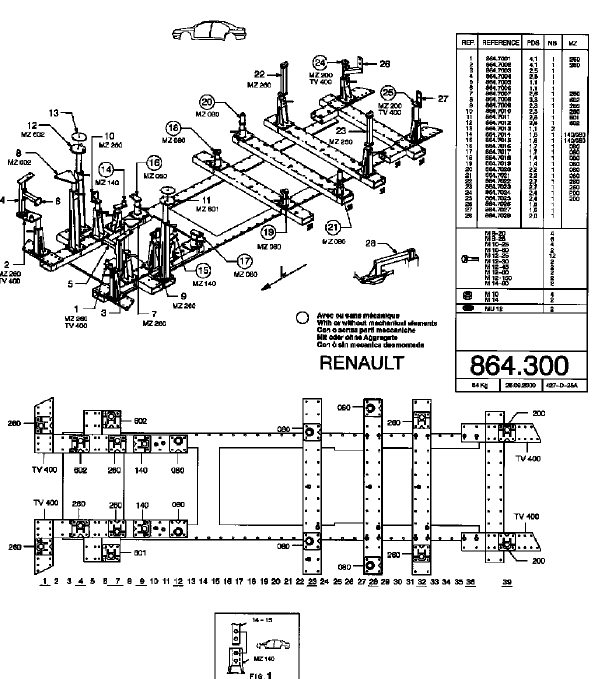

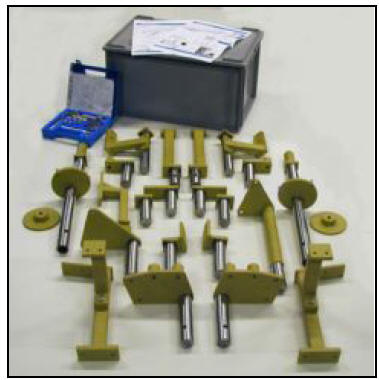

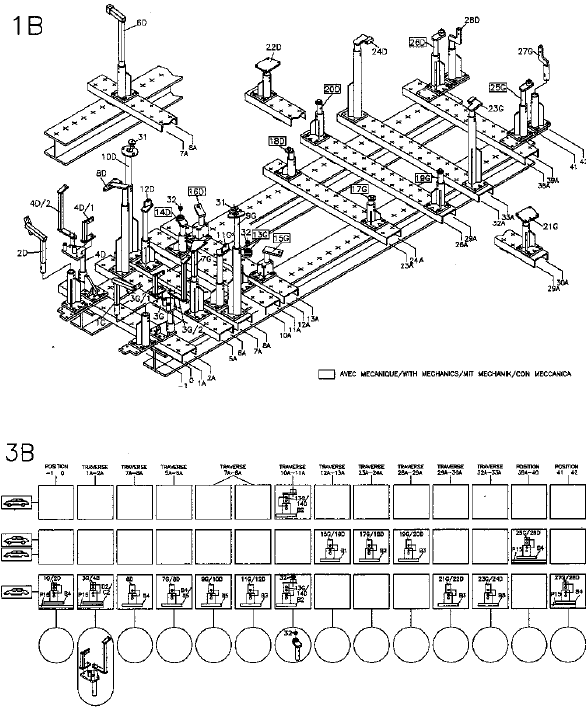

Têtes spécifiques pour Système MZ
Commander à : CELETTE S.A
B.P.9
38026 VIENNE
Référence fournisseur : 864 300
Complémentaire au montage
Peinture
TôlerieGarniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
Implantation des éléments
Implantation des éléments
Poire d'amorçage (uniquement en F9Q 750).
Electrovanne de régulation de turbo.
Capteur de repérage cylindre.
Injecteur électromagnétique.
Electrovanne du système d'arrêt moteur
Rés ...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
