GARNITURES DE PAVILLON

La garniture de pavillon n'est plus collée mais simplement fixée en parties latérales par les poignées de maintien, en partie avant par les fixations de paresoleil et en partie arrière par deux agrafes. Néanmoins il est toujours nécessaire de déposer les garnitures de côté de caisse pour réaliser l'opération.

GARNITURES DE PORTES LATERALES

La commande d'ouverture intérieure, la grille de hautparleur, le vide-poches et le rideau pare-soleil pour les portes arrière, sont intégrés à la garniture. Celles-ci assurent également les fonctions d'étanchéité à l'air et à l'eau.

BLOCS OPTIQUES D'ECLAIRAGE AVANT

Les pattes de fixation des phares sont réparables à l'aide d'une collection fournie en pièce de rechange, sous condition qu'il n'y ait pas de manque de matière, seules les fissures sont à prendre en compte.

METHODE DETAILLEE

références du KIT de réparation

  • pattes de fixation optique droit (77.01.206.873)
  • pattes de fixation optique gauche (77.01.206.872.)

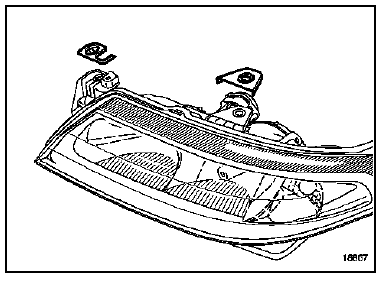

Pattes de fixation supérieures

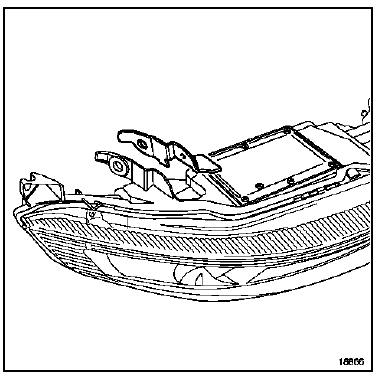

Pattes de fixation inférieures

Pattes de fixation inférieures

Positionner la patte de réparation, contre percer et la

Positionner la patte de réparation, contre percer et la riveter avec un rivet aveugle de 5 x 11.

RADIATEUR DE REFROIDISSEMENT MOTEUR

Les pions de fixation inférieurs de radiateur sont réparables en cas de rupture lors d'une collision, sous réserve que ce dernier n'ait pas subit de chocs ou de déformation qui puisse générer des fuites ultérieures.

En cas de doute il est conseillé de changer le radiateur.

METHODE DETAILLEE

  • araser l'embase du radiateur
  • repérer le centre de l'emplacement de l'ancien pion,
  • percer un trou de 8,5,
  • monter l'ensemble de réparation composée d'une vis H 8 x 35, d'une rondelle plate 8 x 30, et d'un écrou indesserrable.

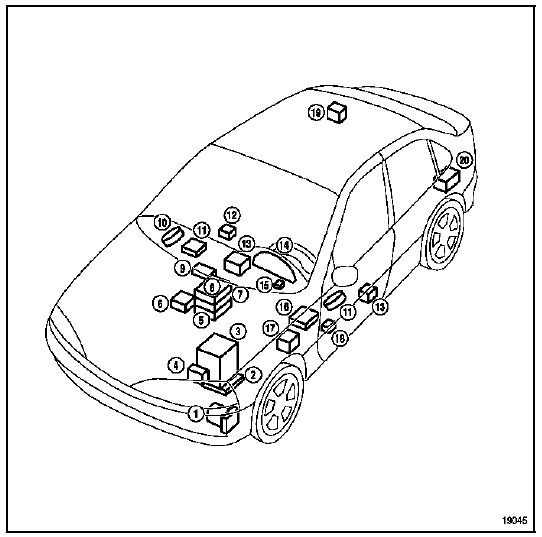

IMPLANTATION DES CALCULATEURS DANS LE VEHICULE

RAPPEL

Lors de soudure sur le véhicule il convient :

de déconnecter la batterie,

de déposer ou déconnecter les composant électriques (calculateurs...) qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.

  1. Calculateur du système d'antiblocage des roues
  2. Calculateur d'injection
  3. Batterie
  4. Calculateur de Boîte de vitesses automatique (selon version)
  5. Lecteur de Carte-Renault
  6. Unité Centrale de Communication
  7. Tableau de commande de climatisation
  8. Autoradio et navigation
  9. Afficheur sur tableau de bord
  10. Moteurs de lève-vitre impulsionnel multiplexé
  11. Synthèse de parole
  12. Capteurs de choc latéral
  13. Calculateur d'airbag
  14. Tableau de bord (version haut de gamme)
  15. Verrou électrique de colonne de direction
  16. Unité Centrale Habitacle
  17. Calculateur de lampes au Xénon
  18. Système de mémorisation du poste de conduite
  19. Calculateur du système d'aide au stationnement
  20. Changeur de disques
