RTA - Renault Laguna: Lunette arrière ouvrante break
DEPOSE

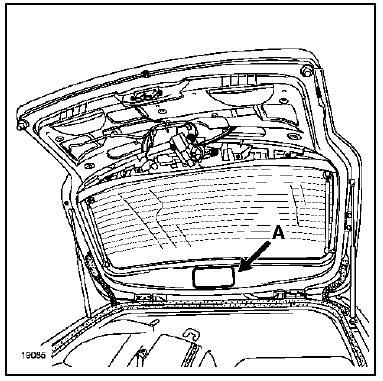

Déclipser la trappe d'accès (A).
Débrancher le connecteur du faisceau de dégivrage.
Déposer :

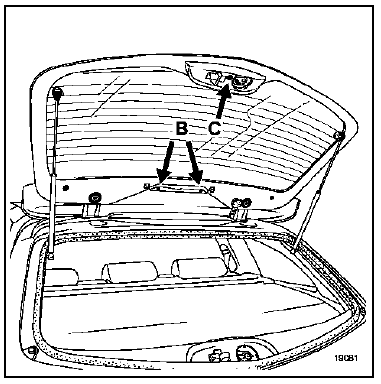

- le cache fixation du troisième feux stop (B),
- l'enjoliveur de gâche (C)

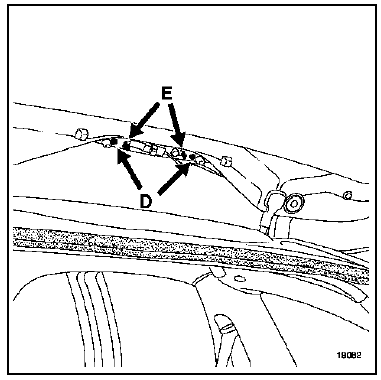

- les deux vis de fixation du troisième feux stop (D).
Le déclipser en (E).
Déconnecter le faisceau.
Déposer :

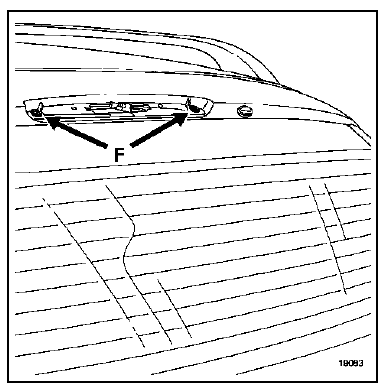

- les deux vis de fixation sur l'élément aérodynamique (F),

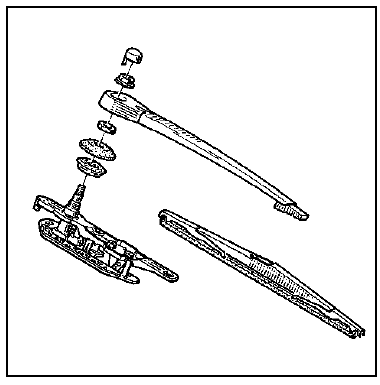

- le bras d'essuie vitre arrière.
Déclipser les équilibreurs de hayon (sur le vitrage).

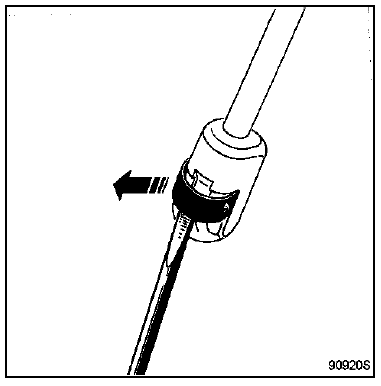

A l'aide d'un petit tournevis plat, écarter les griffes du clip de maintien, sans le faire sortir de son logement.
(A deux opérateurs)

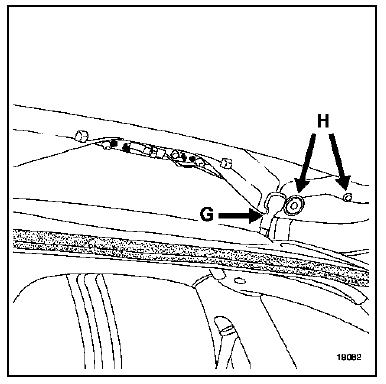

Dégager le faisceau antibrouillard (G).
Déposer :

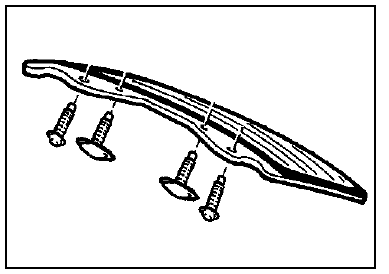

- les quatre vis de fixation de la lunette ouvrante (H),
- la vitre.
