Manuel du conducteur

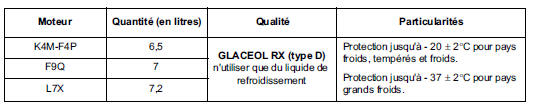

QUANTITÉ ET QUALITÉ DE LIQUIDE DE REFROIDISSEMENT

THERMOSTAT

Refroidissement
Remplissage purgeCalculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
Régulateur / Limiteur de vitesse
DESCRIPTION
Interrupteur à trois positions (arrêt / régulateur de vitesse / limiteur
de vitesse)
Contacts sur volant
Tableau de bord
Calculateur d'injection
Calculateur d'injection
Calculateur d'injection
contacteur d'embrayage (début de course)
Calcul ...
Grilles d'auvent
DEPOSE de la demi-grille gauche
Après avoir déposé les bras d'essuie-vitre (outil
Elé. 1552),
déposer :
le joint de cloison de chauffage (A),
les trois agrafes (B) (plasti-rivets).
Dégager la demi-grille en 1 puis en 2.
Procé ...
